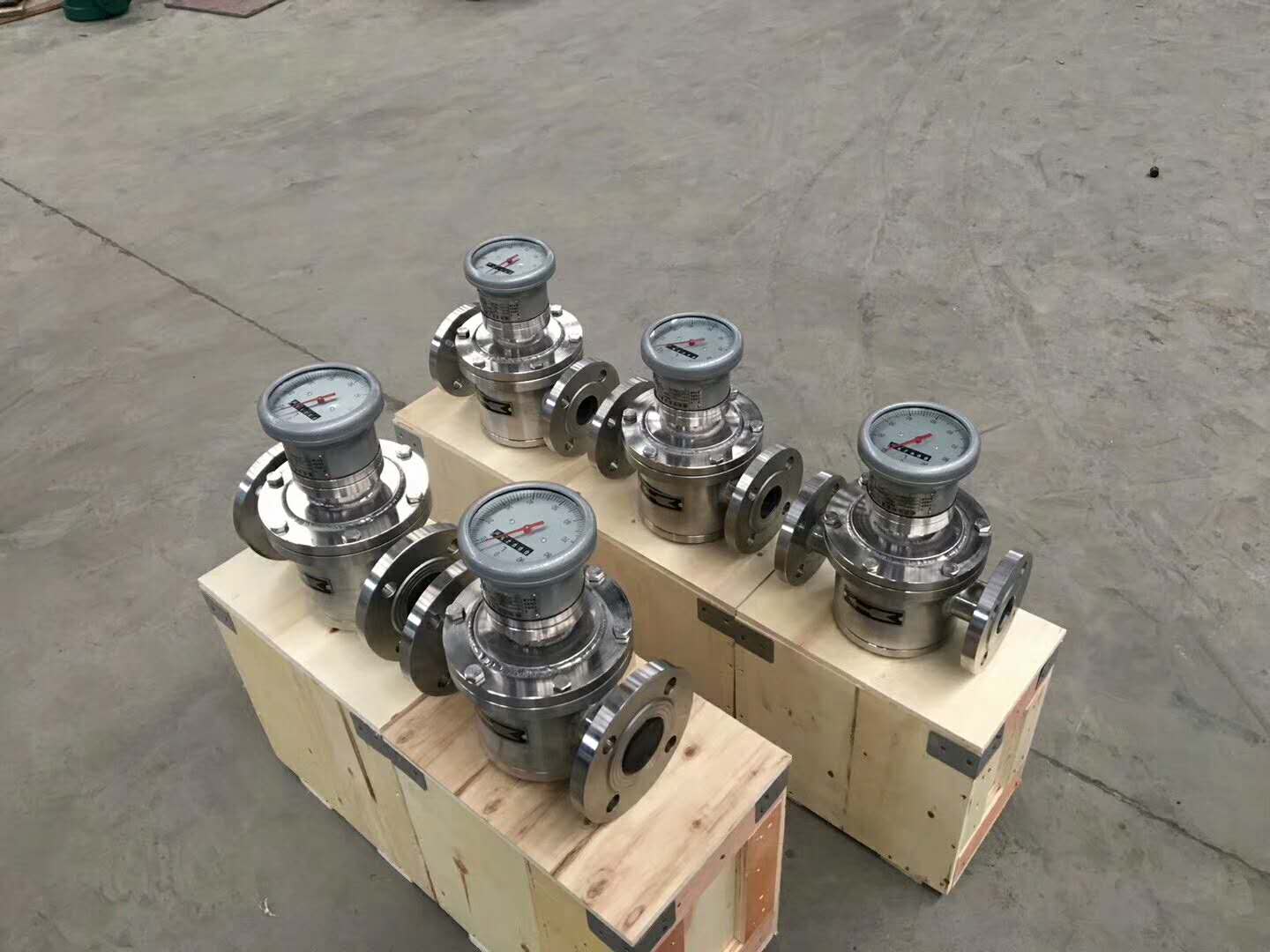

- 柴油流量計
- 柴油流量計概述
LC橢圓齒輪流量計是容積式流量計中*常見的一種。歷史悠久，**應用在石油、化工、食品、船舶、制藥、造紙等行業。用于多種粘度范圍介質的測量。尤其適用于測量低粘度的介質。有機械計數器和電子計數器兩種。
柴油流量計特點
l 外殼體材質有多種供選擇：鋁、鑄鐵，不銹鋼及鑄鋼、PPS等；
l 轉子有多種材質：鋁、鑄鐵、不銹鋼、銅、哈氏合金、石墨等；
l 軸承材質有多種供選擇：石墨、陶瓷、硬質合金、青銅、不銹鋼密封軸承等；
l O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
l 具有機械、電子兩種計數器，多種輸出方式：脈沖當量、4-20mA 、RS485、Hart等；
柴油流量計工作原理
橢圓齒輪流量計的計量是由殼體和一對齒輪轉子及上下蓋板等組成，他們之間已知體積的空腔作為流量計的計量單元。齒輪轉子靠其進口處的微小壓差推動旋轉，并不斷將進口的液體經空腔計量后送到出口。根據轉子的轉動次數傳遞給計數器（二次表），指示流量。
柴油流量計技術參數
主要技術參數
公稱通徑（mm） 8～250 準確度 0.2、0.5級 壓力損失 0～1000Mpas＜80kpa 工作壓力 1.6、2.5、4.0、6.3、10、16、25、42MPa 溫度范圍 -20℃～+300℃ 介質粘度 0.1～1000Mpas 環境條件 溫度-30℃～+70℃ 濕度5%～95% 氣壓86kpa～106kpa 連接法蘭 國標，另可按用戶指定法蘭標準制造 防爆等級 本安laII CT4,隔爆dII BT4
流量范圍
※可訂做非標流量的流量計公稱通徑
（mm）流量范圍m3/h 精度0.5級 精度0.2級 8 0.05～0.5 0.1～0.3 10 0.1～0.6 0.2～0.6 15 0.16～1.6 0.5～1.5 20 0.25～2.5 0.8～2.4 25 0.6～6.0 2～6 40 1.6～16 5～15 50 2.5～20 6～18 80 6～48 12～48 100 8～80 20～60 150 25～200 60～180 200 45～360 100～300 250 80～500 150～450
柴油流量計的安裝型號及公稱通徑（mm） 法蘭間距L 總高
H中心高
M材質 壓力等級
mpa安裝方式 LC 8 180 260 35 碳鋼
304
3161.6
2.5
4.0
6.3
10
26
42臥式 LC 10 180 260 50 LC 15 180 260 60 LC 20 240 300 100 LC 25 240 300 100 LC 40 280 350 150 LC 50 280 350 150 LC 80 400 500 250 LC 100 400（560） 600 300 LC 150 650（700） 700 350 1.6
2.5
4.0
6.3LC 200 1000（800） 700 350 LC 250 1000 800 400
流量及安裝應選擇震動盡量小的場所，在流量計進口前應安裝過濾器，為計量更準確，應排除管道中的氣體，尚需安裝消氣器。在安裝之前應先掃線，將管道中污物、焊渣清除干凈，并應設有旁路管道。
-
