- 熱電阻

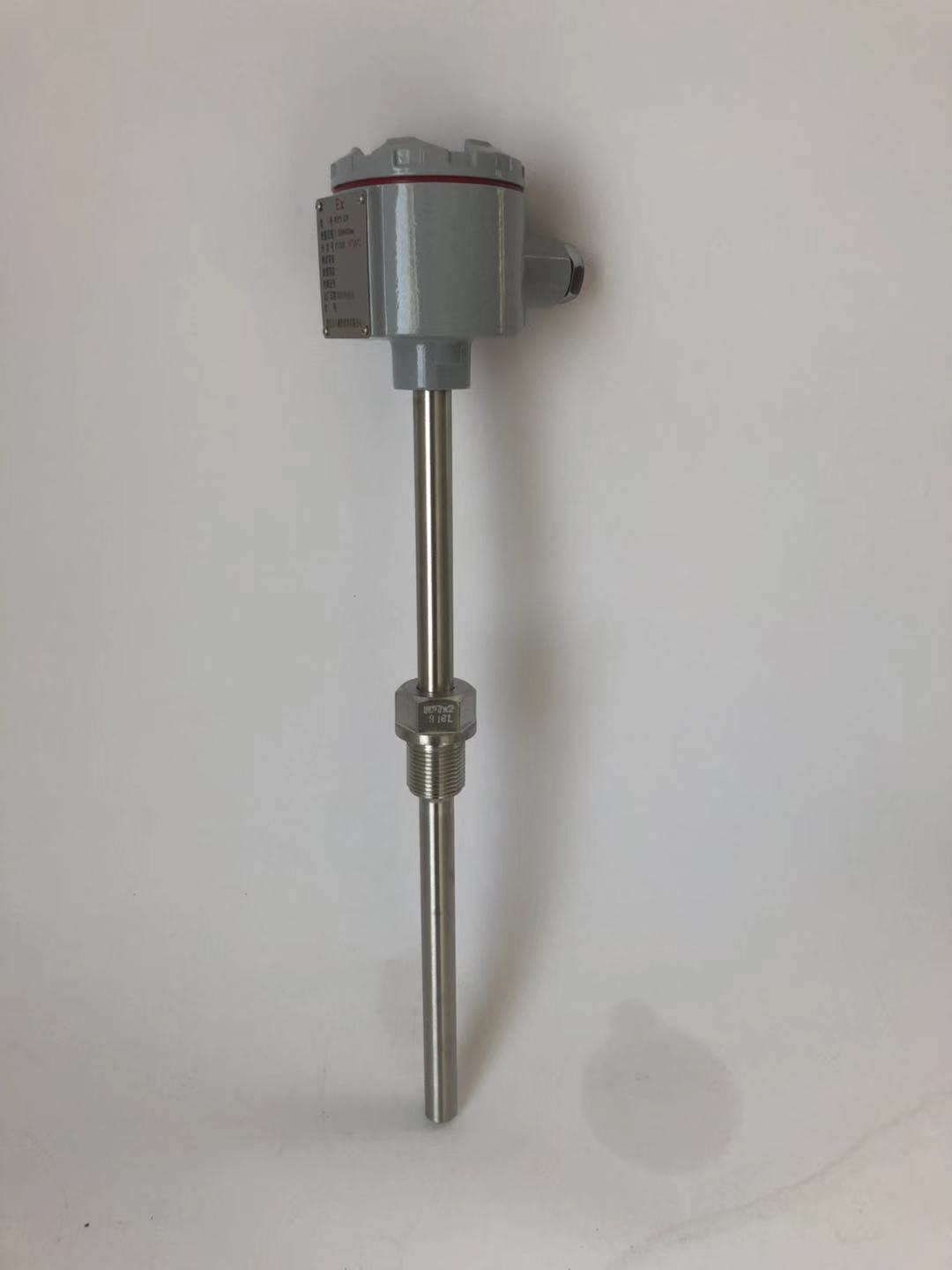

工業用裝配式熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃～500℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
熱電阻特點：
★ 壓簧式感溫元件，抗振性能好.
★ 毋須補償導線，節省費用
★ 機械強度高，耐壓性能好
★ 測量精度高
★ 進口薄膜電阻元件，性能可靠穩定
熱電阻工作原理：
適用熱電阻是利用物質在溫度變化時，其電阻值隨著溫度變化而發生變化。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
熱電阻主要技術參數：
產品執行標準
IEC751
JB/T8622 - 1997
JB/T8623 – 1997常溫絕緣的電阻
適用熱電阻在環境溫度為15~35℃，相對濕度不大于80%，試驗電壓為10~100V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m測量范圍及允差
分度號
0℃時的公稱電阻R（℃）值Ω
電阻比
W（100℃）
測溫范圍、允差
測溫范圍℃
允差
Pt10
10
1.3850
陶瓷元件-200～600
玻璃元件-200～500
云母元件-200～420
A級
±(0.15+0.002|t|)
B級
±(0.30+0.005|t|)
Pt100
100
Cu50
50
1.428
-50～+100
±(0.30+0.006|t|)
Cu100
100
注：t為感溫元件實測溫度*值。
裝配熱電阻型號及規格：
1 2 3 4 5 6 7 8 9 10 11 12
W Z □ □－□ □ □ □－□ □ □－□ □ □
型號
代碼
說明
WZ□
裝配熱電阻
1熱電阻品種
C
銅熱電阻
P
鉑熱電阻
2熱電阻元件支數
無
單支式
2
雙支式（不適用于銅熱電阻）
3安裝固定裝置
1
無固定裝置
2
固定螺紋
3
活動法蘭（不適用于隔爆型）
4
固定法蘭
5
活動管接頭式
6
錐形固定螺紋
7
直形管接頭式
8
固定螺紋管接頭式
9
活動螺紋管接頭式
4接線盒形式
2
防濺式
3
防水式
X
非統設：插座式，小接線盒式
5保護管外徑
0
鉑熱電阻為￠16，銅熱電阻為￠12
1
鉑熱電阻為￠12（不適用于銅熱電阻）
2
非統設：各種規格保護管
6內芯結構
無
云母骨架結構
K
鎧裝型結構
7允差等級
A
A級允差±(0.15+0.002|t|)（不適用于銅熱電阻）
B
B級允差±(0.30+0.005|t|)（不適用于銅熱電阻）
C
銅電阻允差±(0.30+0.006|t|)（不適用于鉑熱電阻）
8測量端型式
2
二線制
3
三線制
9分度號
Pt10
鉑熱電阻
Pt100
鉑熱電阻
Cu50
銅熱電阻
Cu100
銅熱電阻
10總長L
(mm)
11插入長度/
(mm)
12保護管材質
B
1Cr18Ni9Ti
A
碳鋼：20
G
0Gr18Ni12M02Ti
F
H62（不適用于鉑熱電阻）
-
