浮筒液位計

浮筒液位計產品概述
智能浮筒液（界）位變送器是基于一種新型測量方式而生產的液（界）位測量儀表。它通過運用HART通訊對儀表進行過程變量檢測、調整或管理。其結構合理，便于調試，維護方便，性能更優，既可現場直觀地顯示出液位的變化也可輸出4~20mA DC標準信號用于遠程控制。它是測量液位或界位的理想產品，可**用于石油、化工、冶金、電力以及輕工等行業。
浮筒液位計測量原理
智能浮筒液（界）位變送器是由測量機構和變送器兩部分組成。測量機構是由浮筒和扭力管組成。當被測介質液位（界面）發生變化時，浮筒的浮力與重力差也隨之變化，這個力差帶動扭力管及扭力心軸產生角度變化，此時與扭力芯軸所連接的控制器（置于磁場中）改變了位置，位置的改變使傳感器產生一個電壓信號，該信號傳遞到控制器―CPU處理器后，轉換成具有HART協議通訊功能的4~20mA電流信號輸出。
接口特性與技術參數
精度等級：0.25%,0.5%,1.0%
供電電壓：12~36V DC
輸出信號：4~20mA輸出疊加HART協議數字通訊（兩線制）
阻尼：0~32秒可調
環境溫度：-40℃~+85℃（帶LCD顯示時-20℃~+70℃）
工作溫度：-40℃~+450℃
接液材質：測量室：碳鋼或1Cr18Ni9Ti;其他為1Cr18Ni9Ti
相對濕度：≤95%
連接法蘭：DN40
法蘭標準：JB/T82.1-94;JB/82.2-94(凸面)或依據用戶提供標準制造
四位半LCD顯示，兩鍵操控
測量范圍及對介質密度的要求：

測量形式	測量范圍(mm)	被測介質密度
液位	300；500；800；1200；1600；2000；特殊	密度0.5~1.5g/cm3
界位	300；500；800；1200；1600；2000；特殊	密度差0.2~0.6g/cm3

儀表的外形及安裝尺寸：
1、儀表的安裝形式及尺寸
A、側置法蘭內浮筒式

L0尺寸由用戶指定，*大為200mm。
B、頂置法蘭內浮筒式

L0尺寸由用戶指定，*大為200mm。
C、頂側法蘭外浮筒式

D、頂底法蘭外浮筒式

E、雙側法蘭外浮筒式

F、側底法蘭外浮筒式

2、安裝法蘭外形及尺寸：
其中浮筒與應用設備連接法蘭規格尺寸如下：(DN40，PN4.0 Mpa；DN40，PN 6.3Mpa) (按JB82-59 標準加工)(注：圖中括號內尺寸為PN6.3Mpa尺寸)

。
五、計算公式及計算方法
水校法：注水高度由下列公式計算：

測量液位時的計算公式	式中符號含義與單位	測量界位時的計算公式
L0=0	L0―零點水位的高度mm Lm―滿量程水位的高度mm H―量程mm ρ―被測介質的密度g/cm3 ρ1―被測重介質的密度g/cm3 ρ2―被測輕介質的密度g/cm3	L0=H·ρ2
Lm=H·ρ		Lm=H·ρ1

掛重法：法碼重量由下列公式計算：

測量液位時的計算公式	式中符號含義與單位	測量界位時的計算公式
G0=P	G0―零點時法碼重量值g Gm―滿量程法碼重量值g p―內筒重量值g F―浮力值g F1―重介質浮力值g F2―輕介質浮力值g	G0=P-F2
Gm=P-F		Gm=P-F1

                        (內筒直徑、重量標注在標牌上)
浮力值F的計算方法：
F=(π/4)D2·H·ρ   F1=(π/4)D2·H·ρ1    F2=(π/4)D2·H·ρ2
式中：F―浮力值；           ρ―被測介質的密度；          H―量程；
F1―重介質浮力值；     ρ1―被測重介質的密度；        D―內筒直徑；
F2―輕介質浮力值；     ρ2―被測輕介質的密度；
六、安裝使用注意事項：
1、儀表不宜安裝在有劇烈震動的環境中；
2、儀表安裝應牢固可靠，測量室安裝必須與地面垂直；
3、儀表安裝前必須拆除套在杠桿上的防震膠環。
七、訂貨須知：
1、訂貨時請按型號命名格式正確填寫，確定產品選型；以及被測液體的密度等相關量；
2、如有特殊要求請注明；
3、注明發貨詳細地址以及供貨時間。

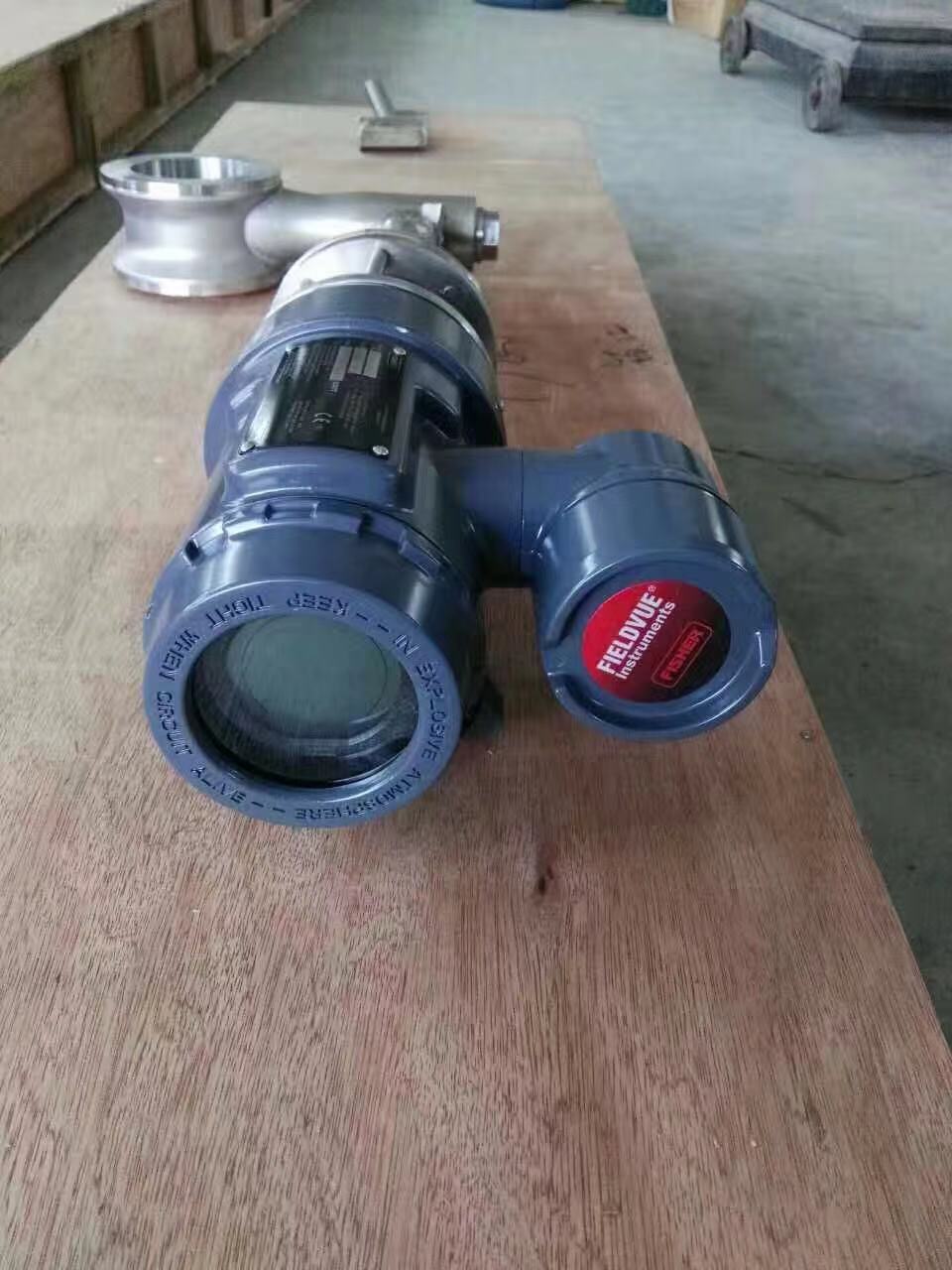

Fisher浮筒液位計，浮筒界面計，進口浮筒液位計

　
