電磁流量計DN150是一種測量導電介質體積流量的感應式儀表,根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成比例。

    除可測量一般導電液體的體積流量外,還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

    **應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。
可分為三大類：插入式電磁流量計，一體式電磁流量計，分體式電磁流量計

DN150電磁流量計產品特點

1、 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。

2、 多電極設計,進一步保證測量精度。

3、 管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。

4、 高清晰度背光LCD顯示,全中文菜單操作,使用方便,操作簡單,易學易懂。

5、 轉換器內核采用高速中央處理器,運算速度快,精度高,低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。

6、 全數字量的處理,抗干擾能力強,測量可靠,精度高。

7、 超低EMI開關電源,使用電源電壓變化范圍大,抗EMC好。

8、 采用EEPROM存儲器,內部設有不掉電時鐘,可記錄掉電時間,測量運算數據存儲保護安全可靠。

9、 雙向測量系統,可測正向流量、反向流量。

10、 密碼鎖存功能,流量計通電后,若設置參數,必須輸入密碼,才能進行操作。

11、 轉換器具有自診斷報警輸出功能,空負載檢測報警輸出。

12、 插入式結構,安裝簡單，不需斷流，現場可帶壓開孔(1MPa以下)安裝，經濟方便,適合于大中口徑管道流量的測量。

13、 小信號切除功能,用戶可通過顯示器面板設置切除干擾性小流量。

14、 零點自校準,消除零漂移。

dn150電磁流量計技術參數

● 公稱通徑系列DN(mm)

DN10-3200，插入式≥DN200

注:特殊規格可以定制

● 流動方向: 正,反,凈流量

● 重復性誤差:測量值的±0.1%

● 準 確 度: 管道式:0.2級、0.5級、1.0級(根據口徑區分)

　　　　　　　插入式:2.5級

● 被測介質溫度: 橡膠襯里:-20℃～+80℃

　　　　　　　　　聚四氟乙烯襯里:-30℃～+150℃

　　介質溫度大于80℃時定貨說明!

● 額定工作壓力:

管道式: DN10-DN50:≤4.0MPa;

DN65-DN400:≤1.6MPa;

DN400-DN600:≤1.6MPa;

DN600以上:≤1.0MPa;

插入式: ≥DN200 0.25MPa-4MPa;

特殊壓力規格定貨時說明。

● 流量測量范圍: 流量測量范圍對應速度范圍是0.3～10m/s;

● 管道式:0.3～10m/s;

● 插入式:0.3～10m/s;

● 環境溫度: 傳感器:-40℃～+80℃

　　　　　　轉換器: -25℃～+60℃

　　　　　　插入式:-25℃～+60℃

● 通迅接口: RS232、RS485、HART

● 電導率范圍:被測流體電導率≥5μs/cm大多數以水為成份的介質,其導電率200～800μs/cm范圍內，均可選用電磁流量計

● 輸出電流及負載電阻: 4～20mA全隔離

　　　　　　　　　　　負載電阻＜750Ω

　　　　　　　　　　　脈沖頻率:0～5KHz(負載電阻≥3000Ω)

　　　　　　　　　　　光電隔離OCT外接電源≤35V

● 電極材料: 含鉬不銹鋼、鈦、鉭、哈氏合金、鉑或其他特殊電極材料

● 防護等級: 潛水型:IP68，其他型:IP65,IP67

● 供電電源: AC220V 50Hz,DC24V

● 直管段長度:管道式:上游≥10DN,下游≥5DN

● 連接方式: 管道式:GB9119-2000標準法蘭插入式:螺紋連接,球閥規格:DN50

● 防爆標志: ExdⅡBT4

● 相對濕度: 5%～95%RH

● 消耗總功率:≤24W

● 電氣接口: M20×1.5螺紋、M18×1.5螺紋

產品選型

1.電磁流量計量程的確認:

⑴ 儀表的選型是儀表應用中非常重要的工作,儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的,需特別注意工況。

⑵ 根據被測流體名稱、*高溫度、正常工作溫度、*低溫度選擇襯里和電極的材質。

⑶ 根據*大流量、正常流量、*小流量選擇管徑的大小。

⑷ 量程應大于預計的*大流量值,而正常的流量值以稍大于流量計滿刻度的50%為宜。

⑸ *高工作壓力:實際*高工作壓力必須小于流量計的額定工作壓力。

⑹ 附加功能及其它附屬要求的選擇:廠家決定生產要求。

⑺ 測潔凈水時,經濟流速是1.5-3m/s,測易結晶的溶液時,應適當地提高流速,3-4m/s為宜,起到自清掃，防 止粘附沉積等作用,測礦漿等磨耗性流體時,應適當降低流速，1.0-2m/s為宜，以降低對內襯和電極的磨 損。實際應用很少超過7m/s,超過10m/s則更為罕見。流速低于0.3m/s時*好采用縮管方式提高流速。

⑻ 實際應用中,分體距離愈短愈好,電纜線過長,受其分布電容的影響,很容易造成信號干擾,一般不超過30米。

2. 襯里的材質選擇：

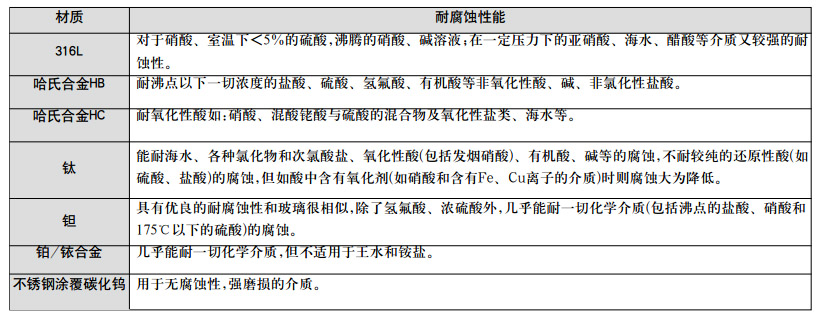

3. 電極材質的選擇:

　　　　應根據被測介質的腐蝕性、磨耗性，由用戶選定，對一般介質，可查有關腐蝕手冊，選定電極材質;對混酸等成分介質，應做掛片試驗。

4. 電磁流量計防護等級的選擇

　　　按照國標GB4208-84≈國際電工委員會IEC標準(IEC529-76)關于外殼防護等級可分為：

⑴、 IP65為防噴水型,即可允許水龍頭從任何方向對儀表噴水,噴水壓力為30kPa(0.3bar)。出水量為12.5升/分,噴口離儀表距離3米。

⑵、 IP67為防浸水型,即儀表可短時間全部浸入水中,試驗時*高點應在水下至少150cm,持續時間至少為30分鐘。

⑶、 IP68為潛水型,應能長期在水中工作,其浸入的*大深度由制造廠與用戶協商。

⑷、 防護等級選用原則應根據以上的要求及儀表實際的條件選定。若儀表在地面以下的，經常受水淹的，宜選用IP68;若儀表安裝在地面以上的可選用IP65。

訂貨須知

公司在產品出廠時，不包括選配附件。如果用戶需要附件如：分體型**信號電纜、管道法蘭、緊固件（螺栓、螺母）、密封墊片、接地環等，必須在訂貨中說明。

用戶訂貨前，需提供以下工藝參數來供我公司技術人員選型或做選型確認：

1. 介質名稱、成分、狀態

2. 介質腐蝕性（PH 值）、磨損性

3. 介質電導率或導電性

4. 工作狀態介質*高溫度、常用溫度、*低溫度

5. 工作狀態*高壓力、常用壓力、*低壓力

6. zui小流量、常用流量、zui高流量
