- 耐酸電磁流量計

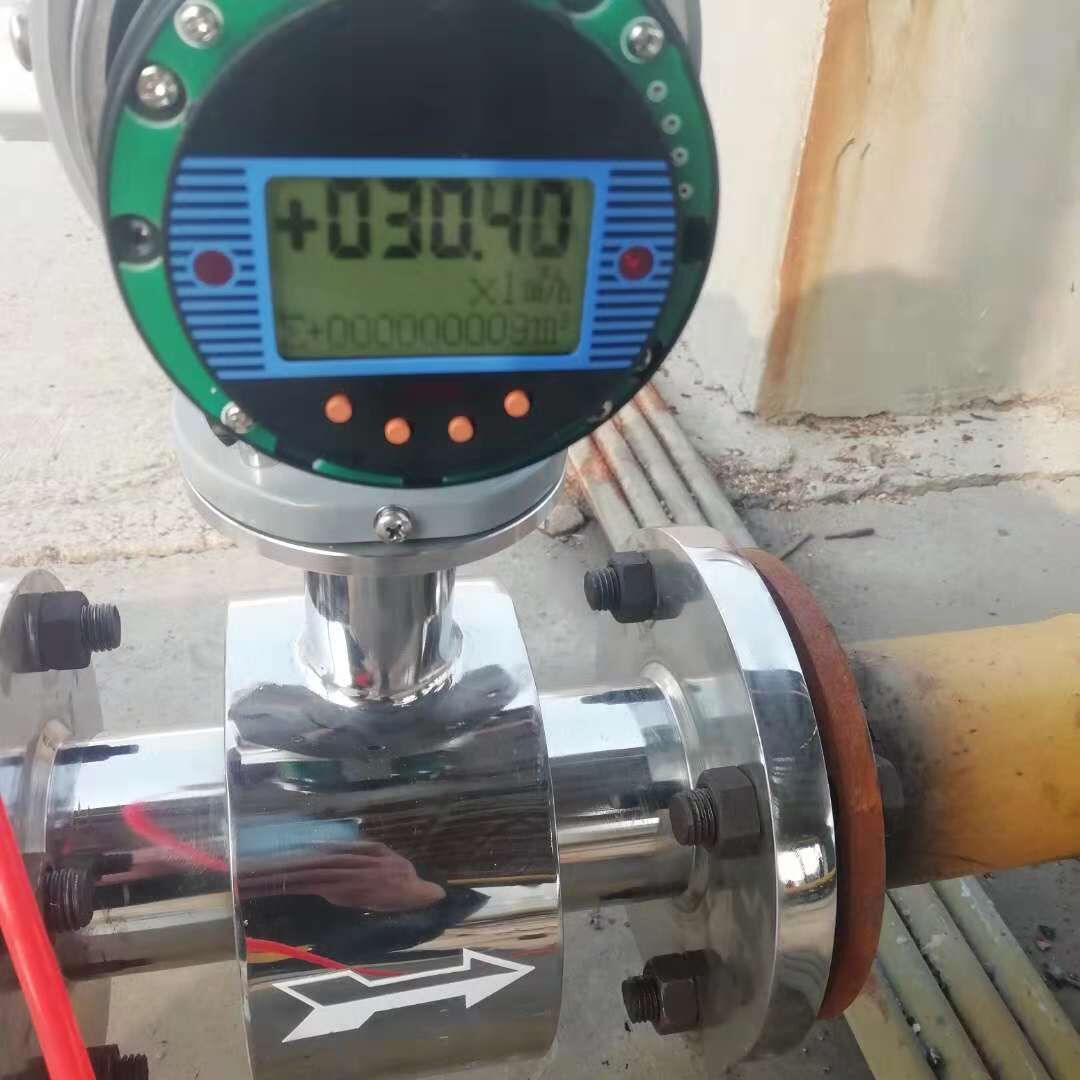

耐酸電磁流量計概述
WF系列智能電磁流量計是基于法拉第電磁感應原理的新一代全智能型流量計，該電磁流量計不僅可以測量導電液體的體積流量外，還可用于測量強酸強堿等腐蝕性液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。**應用于石油、化工、冶金、輕紡、制藥、食品飲料、造紙、電力、城市給排水及環保等領域。耐酸電磁流量計主要特點
? 全智能化設計，抗干擾能力強，測量精度高
? 采用高可靠的 EMI 開關電源，適應寬范圍電源電壓變化，抗 EMI 性能好
? 采用進口微處理器，運算速度快，精度高，保證產品運行穩定可靠
? 采用 SMD 高精密元器件、SMT 貼裝技術和三層絕緣防護，提高了電路的可靠性
? 傳感器內無可動部件，無主流部件，產品壽命長，無壓力損失
? 儀表調試采取層級權限設計，用戶可根據不同授權進行儀表現場調試和修改參數
? 流量信號與平均流速成線性關系，不受流體的密度、粘度、溫度、壓力和電導率變化的影響
? 高清晰度背光 LCD 顯示，可同時顯示瞬時流量、累計流量、流量百分比、流速等值
? 流量計為雙向測量系統，可對正向流量及方向流量自動識別，并進行累計記錄
? 儀表內部有三個總量積算器，可分別記錄正向總量、反向總量和差值總量
? 具備多種電流信號、脈沖信號和頻率信號輸出
? 具備儀表故障自動診斷、自動報警的功能
? 具備 RS485、RS232、Hart 和 Modbus 等數字通訊信號輸出（選配）
? 掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量（選配）
? 小時總量記錄功能，以小時為單位記錄流量重量，適用于分時計量制（選配）
? 紅外手持操作器，遠距離非接觸操作轉換器所有功能（選配）
耐酸電磁流量計技術參數
執行標準
電磁流量計（JJG1033-2007）
公稱通經（mm）
（特殊規格可定制）管道式四氟襯里：DN10-DN600
管道式橡膠襯里：DN40-DN2000
流動方向
正，反，凈流量
量程比
150:1
重復性誤差
測量值的±0.1%
精度等級
0.5級，1.0級
被測介質溫度
常規橡膠襯里：-20～+60℃
高溫橡膠襯里：-20～+90℃
聚四氟乙烯襯里：-30～+120℃
高溫型四氟襯里：-20～+160℃
額定工作壓力
（高壓可定制）DN10～DN25≤4.0MPa
DN32～DN150≤1.6MPa
DN200～DN600≤1.0MPa
DN700～DN2000≤0.6MPa
流速范圍
0.1-15m/s
電導率范圍
被測流體電導率≥5μs/cm
信號輸出
4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平
通訊輸出
RS485，MODBUS協議，HART協議，Profibus-DP協議
供電電源
220VAC,允差15%或24VDC,紋波≤5%
要求直管段長度
上游≥5DN，下游≥2DN
連接方式
流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000
防爆等級
Exd[ia]iaqIICT5
防護等級
IP65，特殊訂制*高可達IP68
環境溫度
-25～+60℃
相對濕度
5%～95%
消耗總功率
小于20W
電磁流量計測量范圍的選擇
內徑(mm) 10 15 20 25 32 40 50 65 Qmin(m3/h)
0.0283 0.0636 0.12 0.176 0.29 0.452 0.7 1.19 Qmax(m3/h)
4.24 9.54 16.96 26.5 43.42 67.85 106.0 179.0 內徑(mm) 80 100 125 150 200 250 300 350 Qmin(m3/h)
1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6 Qmax(m3/h)
271.0 424.0 662.0 954.0 1690 2650 3810 5190 內徑(mm) 400 450 500 550 600 700 800 900 Qmin(m3/h)
45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0 Qmax(m3/h)
6780 8570 10600 12800 15200 20700 27100 34300 內徑(mm) 1000 1100 1200 1400 1600 1800 2000 2200 Qmin(m3/h)
282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4 Qmax(m3/h)
42400 51300 61000 83121 108566 137404 169635 205258 3.電磁流量計電極材料的選擇
應根據被測流體的腐蝕性來選擇電極的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗材料 代號 耐腐蝕性能 316L不銹鋼
V 1適用于工業、生活用水，原水井水，城市污水等中性溶液
2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等哈氏合金C HC 1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物
2耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu
3對海水、堿溶液，氧化物溶液有極好的耐腐蝕性
4不適用：鹽酸哈氏合金B HB 1對于非氧化酸、堿、鹽如硫酸、磷酸、氫氟酸有良好的腐蝕性
2不適用：硝酸鈦 Ti 耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕 鉭 Ta 除了氫氟酸外，幾乎能耐一切化學介質的腐蝕。但價格昂貴 鉑 Pt 適用所有的酸堿鹽溶液(發煙硫酸及硝酸) 碳化鎢 W 具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質
3. 電磁流量計電極材質的選擇:公司在產品出廠時，不包括選配附件。如果用戶需要附件如：分體型**信號電纜、管道法蘭、緊固件（螺栓、螺母）、密封墊片、接地環等，必須在訂貨中說明。
用戶訂貨前，需提供以下工藝參數來供我公司技術人員選型或做選型確認：
1. 介質名稱、成分、狀態
2. 介質腐蝕性（PH 值）、磨損性
3. 介質電導率或導電性
4. 工作狀態介質*高溫度、常用溫度、*低溫度
5. 工作狀態*高壓力、常用壓力、*低壓力
6. *小流量、常用流量、*高流量
7. 管道材質等其它相關參數
-
