- 污水流量計量表

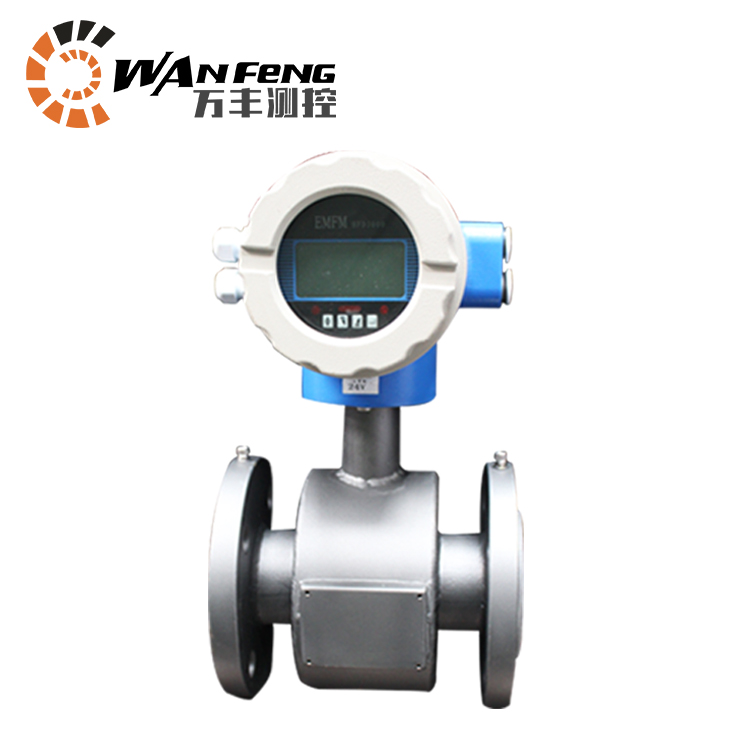

污水流量計量表（電磁流量計）概述：
電磁流量計（污水流量計量表）是根據法拉第電磁感應定律進行流量測量的流量計。一體式電磁流量計的優點是壓損小，可測流量范圍大。*大流量與*小流量的比值一般為20:1以上，使用的工業管徑范圍寬，可測量DN10~DN2000范圍內的管徑，輸出信號和被測流量成線性，*度高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。**應用于化工、冶金、輕紡、造紙、環保、食品、生活污水、工業污水、冷卻水、自來水廠等工業部門以及市政管理、水利建設、河流疏浚、樓宇供水計量等領域的流量計計量。
污水流量計量表（電磁流量計）產品特點：
1、轉換顯示器采用16位高性能微處理器，2×16LCD顯示，參數設定方便，編程可靠
2、雙向測量系統，內裝三個積算器可分別顯示：正向流量、反向流量及正、反向流量之差的總量
3、轉換顯示器有多種輸出：電流、脈沖、數字通訊、HART、485通訊協議
4、適用大管徑管道，DN300—1400mm
5、傳感器本體與電極有多種材料可選
電磁流量計襯里選型表：襯里材料 主要性能 *高介質溫度 適用范圍 一體型 分離型 聚四氟乙烯（F4) 是化學性能很穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 100℃
(需特殊訂貨)1、濃酸、堿等強腐蝕性介質。
2、衛生類介質。聚全氟乙丙烯（F46) 同F(xiàn)4，耐磨性、抗負壓能力高于F4。 130℃以下 聚氟合乙烯（Fs) 適用溫度上限較聚四氟乙烯低，但成本也較低。 80℃ 聚氯丁橡膠 1、有極好的彈性，高度的扯斷力，耐磨性能好。
2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。60℃ 以下
水、污水、弱磨損性的泥漿礦漿。 聚氨酯橡膠 1、耐磨性能極強。 60℃以下 中性強磨損的礦漿、煤漿、泥漿 2、耐腐蝕性能較差。
電極選型表：電極材料 耐腐蝕及耐磨性能 不銹鋼0Crl8Nil2M02Ti 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 哈氏合金B(yǎng) 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 哈氏合金C 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 鈦 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋、Cu＋)時，則腐蝕大為降低。 鉭 具有優良的耐腐蝕性和玻璃。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、硝酸和150℃以下的硫酸)的腐蝕。 鉑／鈦合金 幾乎能耐一切化學介質，但不適用于王水和銨鹽。 不銹鋼涂覆碳化鎢 用于無腐蝕性，強磨損性的介質。 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。
電磁流量計技術參數執行標準
電磁流量計（JJG1033-2007）
公稱通經（mm）
（特殊規格可定制）管道式四氟襯里：DN10-DN600
管道式橡膠襯里：DN40-DN2000
流動方向
正，反，凈流量
量程比
150:1
重復性誤差
測量值的±0.1%
精度等級
0.5級，1.0級
被測介質溫度
常規橡膠襯里：-20～+60℃
高溫橡膠襯里：-20～+90℃
聚四氟乙烯襯里：-30～+120℃
高溫型四氟襯里：-20～+160℃
額定工作壓力
（高壓可定制）DN10～DN25≤4.0MPa
DN32～DN150≤1.6MPa
DN200～DN600≤1.0MPa
DN700～DN2000≤0.6MPa
流速范圍
0.1-15m/s
電導率范圍
被測流體電導率≥5μs/cm
信號輸出
4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平
通訊輸出
RS485，MODBUS協議，HART協議，Profibus-DP協議
供電電源
220VAC,允差15%或24VDC,紋波≤5%
要求直管段長度
上游≥5DN，下游≥2DN
連接方式
流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000
防爆等級
Exd[ia]iaqIICT5
防護等級
IP65，特殊訂制*高可達IP68
環境溫度
-25～+60℃
相對濕度
5%～95%
消耗總功率
小于20W
口徑mm
流量范圍m3/h
口徑mm
流量范圍m3/h
DN15
0.06~6.36
DN450
57.23～5722.65
DN20
0.11～11.3
DN500
70.65～7065.00
DN25
0.18～17.66
DN600
101.74～10173.6
DN40
0.45～45.22
DN700
138.47～13847.4
DN50
0.71～70.65
DN800
180.86～18086.4
DN65
1.19～119.4
DN900
228.91～22890.6
DN80
1.81～180.86
DN1000
406.94～40694.4
DN100
2.83～282.60
DN1200
553.90～55389.6
DN150
6.36～635.85
DN1600
723.46～72345.6
DN00
11.3～1130.4
DN1800
915.62～91562.4
DN250
17.66～1766.25.
DN2000
1130.4～113040.00
φ300
25.43～2543.40
DN2200
1367.78～136778.4
φ350
34.62～3461.85
DN2400
1627.78～162777.6
φ400
45.22～4521.6
DN2600
1910.38～191037.6
公司在產品出廠時，不包括選配附件。如果用戶需要附件如：分體型*信號電纜、管道法蘭、緊固件（螺栓、螺母）、密封墊片、接地環等，必須在訂貨中說明。
用戶訂貨前，需提供以下工藝參數來供我公司技術人員選型或做選型確認
5.產品選型表
企標
分隔線
型號
通徑代碼
結構形式
電極材料
內襯材料
額定壓力（MPa）
供電電源
輸出
溫度
接地環/接地電極
儀表量程
說明
WF
企標
−
無定義
090
智能電磁流量計
-XXX
例100表示DN100
無
管道一體型
Z
管道分體型
C
插入一體型
CF
插入分體型
L
316L
Pt
鉑Pt
HB
哈氏B
Ta
鉭
Ti
鈦
HC
哈氏C
W
其它
L
氯丁橡膠
J
聚胺指橡膠
S
F4
Y
F46
P
F.S
4.0
DN10-400
1.6
DN10-600
1.0
DN10-1000
0.6
DN10-2000
0.25
DN10-2200
E1
AC220V
E2
DC24V
E3
電池供電
I1
4-20mA
I2
0-3KHz
I3
RS-485
I4
HART
T1
常溫≤80℃
T2
高溫≥80℃
A
無
B
有（若連接傳感器的管道內涂有絕緣層或非金屬管道時）
XXX
2000表示輸出20mA對應的*流量為2000m3/h
WF
－
090
-XXX
Z
L
J
4.0
E1
I1
T1
A
XXX
-
