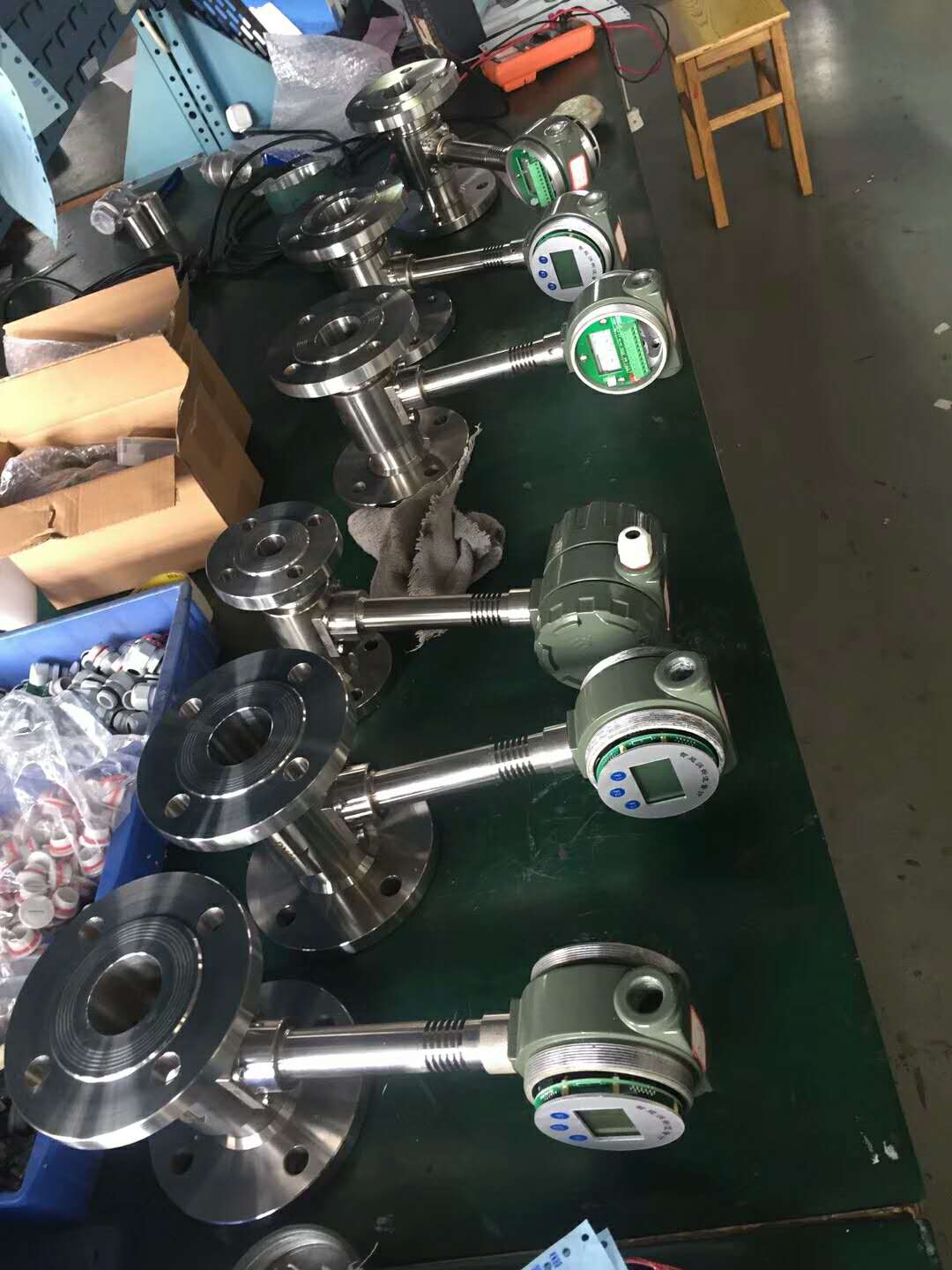

一、渦街流量計DN80(一體化溫壓補償，卡裝式/法蘭連接）的概述

    帶溫壓補償型一體式渦街流量計是根據卡門渦街理論。卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可以算出瞬時流量。

    壓電式渦街流量計：應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測，流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。結構簡單牢固，無運動磨損部件，使用壽命長，測量精度高，量程寬，阻力損失小。

    電容式渦街流量計：電容式渦街流量傳感器的探頭是由一對差動電容組成。旋渦發生體產生的旋渦作用力交替作用在探頭兩側，使探頭內的差動電容發生差值變化，經放大器轉換成流量電脈沖信號。獨特的內部結構使探頭具有良好的抗振性能和可測*小流量。探頭電容極板的基體，采用進口陶瓷在一千多度的高溫下成型，故抗高溫性能好，核心部件的工藝、結構使可靠性更高。智能傳感器具有氣、液通用性，通頻帶自動跟蹤，無須電位器或撥動開關調整頻帶和靈敏度，無零漂移，量程自由設定，真正實現了現場免調試。該電路對不同振動頻率有抑制作用，增強抗振性能、有線性化功能。

    **應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單向流體的工藝計量和節能管理。

二、渦街流量計DN80(一體化溫壓補償，卡裝式/法蘭連接）的產品特點

1、采用低功耗CPU中央處理器和液晶顯示，功耗低。
2、安裝簡便，維護十分方便，檢定周期長，一般為兩年。

3、結構簡單牢固，無可動部件，長期運行十分可靠。

4、量程范圍寬:正常范圍1∶10，量程比可達1∶15。

5、壓力損失小，運行費用低，更具節能意義。

6、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。

7、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網。

8、檢測探頭不直接接觸被測介質，性能更穩定。

9、溫壓補償一體化設計、電流輸出均為光電隔離型，具有良好的抗共模干擾抑制能力。

一體化溫壓補償智能渦街流量計的技術參數

1、溫度范圍:壓電式:-25℃～+350℃      電容式:-40℃～+450℃

2、連接方式:DN15～DN300為法蘭卡裝式或法蘭連接式,DN300～DN1000為插入式,DN1000以上可特

  殊訂貨
3、流速范圍:蒸汽:7m/s～70m/s     液體：0.7m/s～7m/s      氣體：5 ～35m/s
4、壓力規格:PN1.6MPa;   PN2.5MPa;   PN4.0MPa,更高壓力規格可特殊定做

5、壓力損失系數:Cd≤2.6

6、準 確 度:法蘭卡裝式、法蘭連接式:0.5級、1.0級、1.5級 插入式：1.5級、2.5級

7、供電電壓:傳感器:DC12V或DC24V      變送器:DC24V

       現場顯示型：DC24V、DC12V或3.6V鋰電池

8、輸出信號:傳感器:脈沖頻率信號2～3000Hz     低電平≤1V    高電平≥6V

      變送器：兩線制4～20mA.DC電流信號

9、抗震性能:壓電式≤0.2g                       電容式≤2.0g

10、環境溫度:傳感器:-30℃～+65℃       變送器:現場顯示-10℃～+50℃

11、環境濕度:相對濕度5～85%RH

12、信號遠傳距離:≤500m

13、直管段長度:上游≥10D                   下游≥5D

14、防爆等級: Exia IICT2-T5本安防爆

15、防護等級：普通型IP65        潛水型IP68

16、儀表材質:儀表外殼采用鋁合金,表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊材質。

四、氮氣用一體化溫壓補償渦街流量計的產品選型

1、明確管道內徑、測量介質名稱、介質狀態、工作壓力、工作溫度、工藝流量范圍（*小、正常、*工況流量m³/h）非工況流量可根據用戶提供參數定做。

2、根據上述參數查閱流量范圍參考表，選擇管徑的大小，使用的*流量應不小于流量計額定*流量的50%。
