一、測油流量計概述

橢圓齒輪流量計是用于對管道中液體流量進行連續測量的高精度計量儀表。它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。

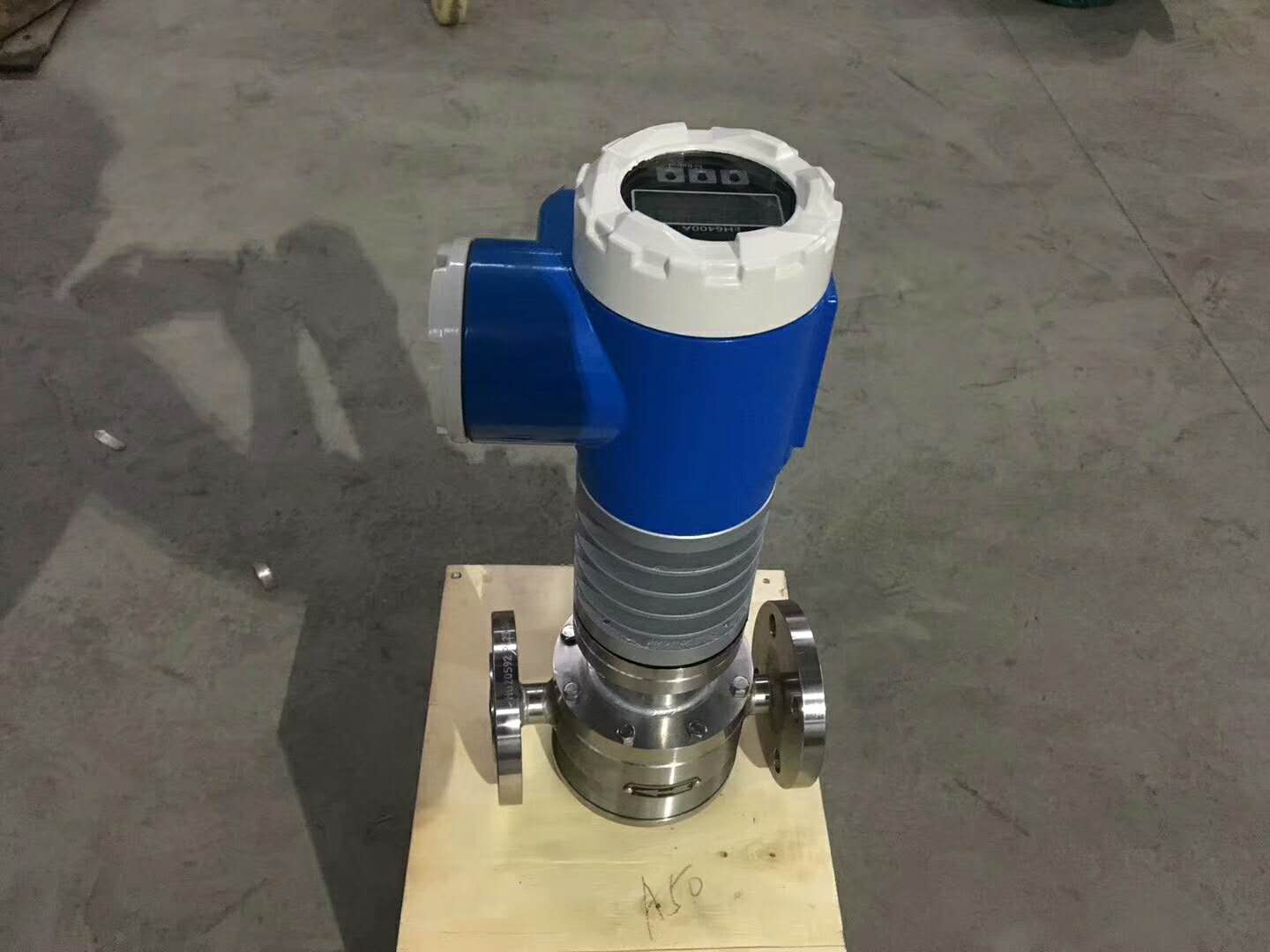

WFLC系列橢圓齒輪流量計，裝有現場指針顯示、字輪累計計數裝置，可以直接顯示流經管道內的液體累積流量。特別適用于成品油品介質的計量。**用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。
二、測油原理結構
橢圓齒輪流量計由流量變送器和計數機構組成。變送器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器和電脈沖發信器等部件。

計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是圖中新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。在計數機構中還可安裝脈沖發信器即成了帶發信的橢圓齒輪流量計，與本公司電顯示儀表配套，可以實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。
三、橢圓齒輪流量計通用技術參數
1. 主要構件材料及公稱壓力：鑄鐵，鑄鋼，不銹鋼（304,316L）
2.準確度等級0.5級，0.2級(一般介質溫度在-10℃~+60℃)。
3.使用介質溫度：（環境溫度可-10℃~+60℃）。
-10℃~+60℃；在高溫調整下，加高溫散熱筒可達60℃~200℃。
4.遠傳顯示現場防爆等級：ExiaⅡCT5，dⅡBT4。
5.流量范圍如下：                                                 單位：m³/h

注1：當被測液體溫度高于80℃時，流量計的*大流量為流量計原*大流量的90%，*小流量應是原流量計*小流量的120%。
注2：當被測液體粘度高于2000mPa.s時，請咨詢訂貨

三、產品特點：
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、鑄鐵橢圓齒輪流量計，**用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
7、不銹鋼橢圓齒輪流量計**用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器



使用注意事項

      1）清洗管線：新投管線運行前要清掃，往往隨后還要用實流沖洗，以去除殘留焊屑垢皮等。此時先應關閉儀表前后截止閥，讓液流從旁路管流過；若無旁路管，儀表位置應裝短管代替。
　　2)排盡氣體：通常實液掃線后，管道內還殘留較多空氣，隨著加壓運行，空氣以較高流速流過容積式流量計，活動測量元件可能過速運轉，損傷軸和軸承。因此開始時要緩慢增加流量，使空氣漸漸外溢。
　　3)旁路管切換順序：液流從旁路管轉入儀表時，啟閉要緩慢，特別在高溫高壓管線上更應注意。啟用時第1步徐徐開啟A閥，液體先在旁路管流動一段時間；第2步徐徐開啟B閥；第3步徐徐開啟C閥；第4步徐徐關閉A閥。關閉時按上述逆順序動作操作。啟動后通過*低位指針或字輪和秒表，確認未達過度流動，zui佳流量應控制在(70～80)%*大流量，以保證儀表使用壽命。
　　4)監查過濾器：新線啟動過濾器網*易被打破，試運行后要及時檢查網是否完好。同時過濾網清潔無污物時記錄下常用流量下的壓力損失這兩個參數，今后不必卸下檢查網堵塞狀況，即以壓力損失增加程度判斷是是否要清洗。
　　5)測量高粘度液體用：于高粘度液體，一般均加熱后使之流動。當儀表停用后，其內部液體冷卻而變稠，再啟用時必須先加熱待液體粘度降低后才讓液體流過儀表，否則會咬住活動測量元件使儀表損壞。
　　6)加潤滑油：氣體用等PDF啟用前必須加潤滑油，日常運行也經常檢查潤滑油存量的液位計。
　　7)避免急劇流量變化：使用氣體腰輪流量計時，應注意不能有急劇的流量變化(如使用快開閥)，因腰輪的慣性作用，急劇流量變化將產生較大附加慣性力，使轉子損壞。用作控制系統的檢測儀表時，若下游控制突然截止流動，轉子一時停不下來，產生壓氣機效應，下游壓力升高，然后倒流，發出錯誤信號。
　　8)沖洗管道用蒸汽禁止通過橢圓齒輪流量計。
