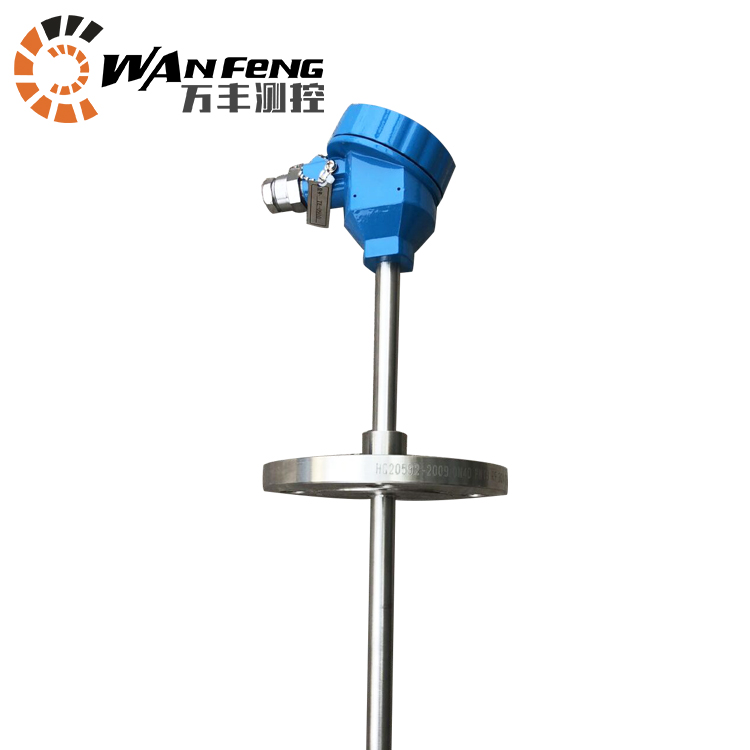

- 鎧裝雙支熱電阻
-
-
鎧裝雙支熱電阻產品工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有*、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。鎧裝熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
鎧裝熱電阻產品特點
熱電阻外保護管采用不銹鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。鎧裝熱電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成等熱響應時間少，減小動態誤差；直徑小，長度不受限制；
1、測量精度高；
2、進口薄膜電阻元件，性能可靠穩定；
3、熱電阻感溫元件在1000C時的電阻值（R100）和它在00C時的電阻（R0）比值R100/R0。
4、分度號Pt100：A級 R0=100±0.06Ω B級 R0=100±0.12ΩW100=R100/R0=1.3850
5、公稱壓力
一般是指在常溫下,保護管所能承受靜態外壓而不破裂,試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
6、熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%的需的時間，稱為熱響應時間，用T0.5表示。
7、熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度應在15~350C范圍內，相對濕度應不大于80%。常溫絕緣值應不小于100MΩ。
8、熱電阻允許通過電流
通過鉑電阻的測量電流zui大不超過5mA。
選型一覽表：
代號
WZ□－□□□□□－□-□/□-□裝配式熱電阻
W
溫度儀表
代號
Z
熱電阻
代號
溫度測量元件
P
Pt100 Pt1000(訂貨需標明)
C
Cu50
代號
K
鎧裝式（裝配式無此符號）
代號
單支
2
雙支
代號
安裝方式-裝配（鎧裝式）
0
無保護管
1
無固定裝置
2
固定螺紋
3
活動法蘭
4
固定法蘭
5
90°角形法蘭
6
錐形固定螺紋
代號
安裝方式-鎧裝式
1
無固定裝置
2
固定卡套螺紋
3
可動卡套螺紋
4
固定卡套法蘭
5
可動卡套法蘭
代號
接線盒形式
0
簡易式
1
普通式
2
防濺式（被防水式替代）
3
防水式
4
防爆式
6
插座式
7
帶連接導線式
代號
鎧裝體直徑-鎧裝式
3
Φ3mm
4
Φ4mm
5
Φ5mm
6
Φ6mm
8
Φ8mm
代號
外保護管直徑-裝配（全鎧裝）
0
Φ16mm
1
Φ12mm
-
-
