熱電偶

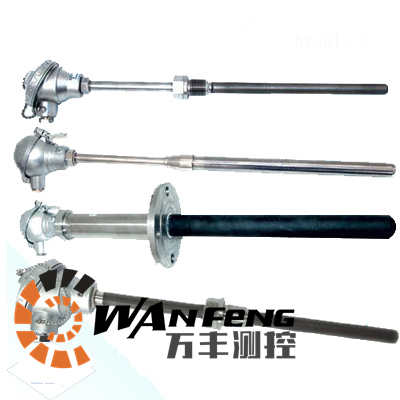

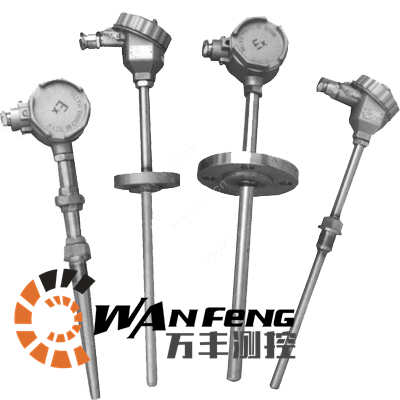

WR□K鎧裝熱電偶概述：

WR□K鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，它與裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃-1600℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。

一、產品特點：

1.熱響應時間少，減小動態誤差；
2.可彎曲安裝使用；
3.測量范圍大；
4.機械強度高，耐壓性能好。

二、熱電偶工作原理:

鎧裝熱電偶的兩根電極由不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電動勢，工作儀表便顯示出熱電動勢所對應的溫度值。

三、熱電偶技術參數：

1.產品執行標準：
IEC584 IEC1515 GB／T16839－1997 JB／T5582－91
2.常溫絕緣電阻：
鎧裝偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻≥1000MΩ.m。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ

3.鎧裝熱電偶響應時間應不大于下表數據：單位：s

鎧裝熱電偶直徑mm	鎧裝偶工作端形式區分
鎧裝熱電偶直徑mm	絕緣式響應時間 s	接殼式響應時間 s
Ф3.0	1.2	0.6
Ф4.0	2.5	0.8
Ф5.0	4.5	1.2
Ф6.0	6.0	2.0
Ф8.0	8.0	4.0

4.測量范圍及允差

型號	分度號	允許誤差與偶材等級
		I級		II級
		允差值	測溫范圍℃	允差值	測溫范圍℃
WRN	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRM	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRE	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
WRF	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
WRC	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
WRP	S	±1℃ ±[1+0.003(t-1100)]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

四、熱電偶選型表：

WR□□－□□□□□－□-□/□-□熱電偶
代號	熱電偶類型
N	K分度號\|鎳鉻-鎳硅熱電偶
E	E分度號\|鎳鎘-銅鎳熱電偶
F	J分度號\|鐵-銅鎳熱電偶
T	T分度號\|銅-銅鎳熱電偶
P	S分度號\|鉑銠10-鉑熱電偶
Q	R分度號\|鉑銠13-鉑熱電偶
R	B分度號\|鉑銠30-鉑銠6熱電偶
代號	熱電偶對數
省略	單支式\|通常接線端子為2個
2	雙支式\|通常接線端子為4個
代號	安裝固定裝置
1	無固定裝置
2	固定螺紋(常規為螺紋M27×2)
3	活動法蘭
4	固定法蘭
5	活動卡套法蘭
代號	接線盒形式
0	簡易型
1	直接引線
2	防水型
3	隔爆式
4	不銹鋼接線盒
5	插頭式
6	補償導線式
代號	鎧裝電偶直徑mm
0	ф0.5
1	ф1
2	ф2
3	ф3
4	ф4
5	ф5
6	ф6
7	ф7
8	ф8
代號	保護管材料
0	1Cr18Ni9Ti
1	GH3030
2	GH3039
3	其它
代號	測溫元件形式
0	傳統裝配式芯子\|芯子型號：WR□□—010-分度號-長度
K	鎧裝熱電偶芯子\|鎧裝熱偶芯子的直徑以實際使用*高溫度確定，溫度越高直徑越粗
代號	長度 mm
L	□□□mm
代號	熱電偶精度等級
省略	II級(國內常規供貨)
I	I級

　
