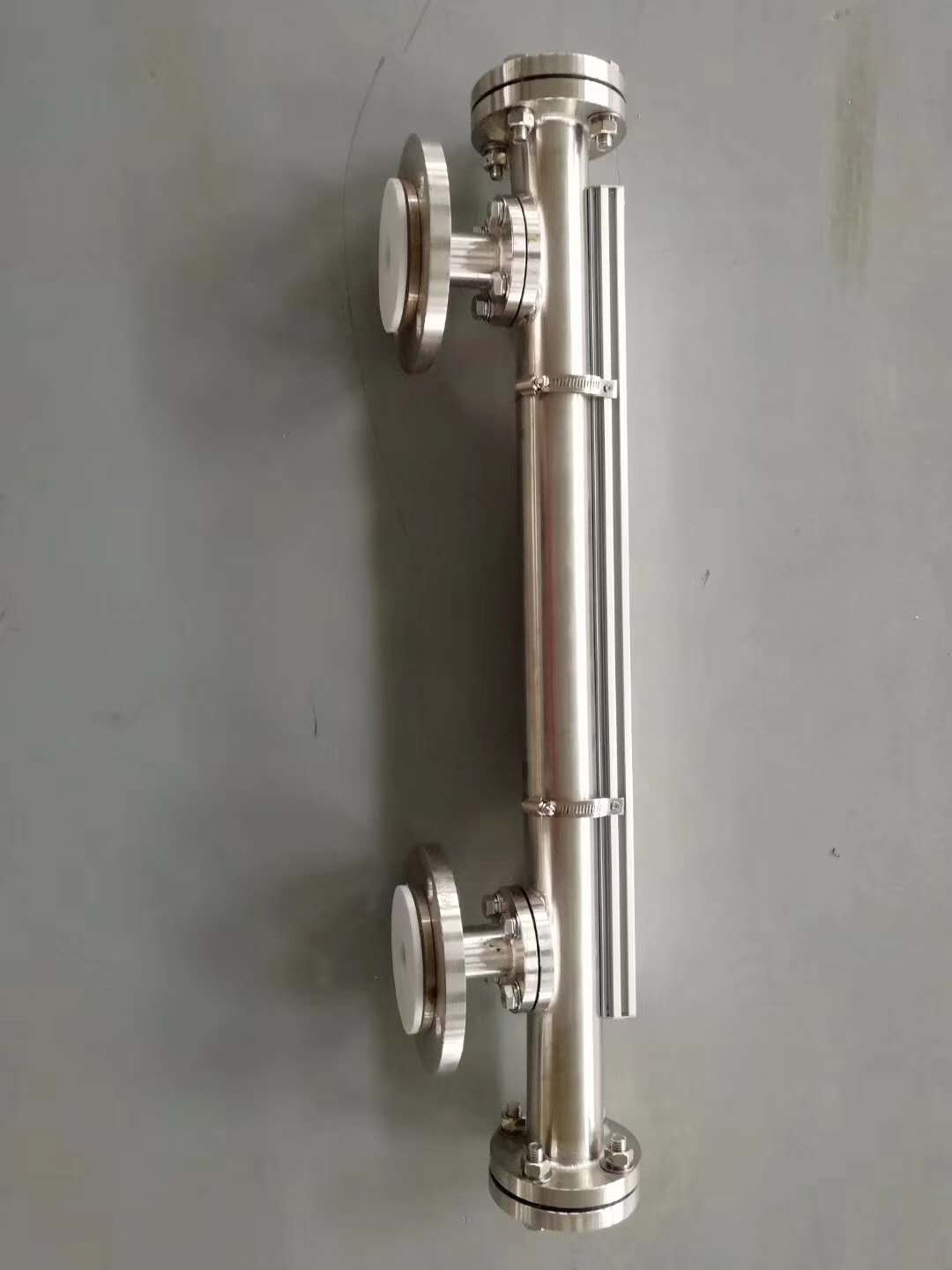

一、防腐型磁性浮子液位計（耐酸液位計）組成

生產由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。

二、防腐型磁性浮子液位計（耐酸液位計）特點

1. 磁翻板液位計的zui顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位上、下限位報警控制。

2. 配上變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄傳達到PLC系統控制。

三、防腐型磁性浮子液位計技術指標

1、量程范圍（mm）：299～80999

2、介質密度（g/cm3）：0.49～1.99

3、介質粘度： ≤0.019Pa.S

4、工作溫度℃：-39.9～349.99

5、壓力等級（MPa）：≤31.99

6、測量精度（mm）：≤±9.99

7、安裝方式：側裝式、頂裝式、底裝式

8、防護等級：IP64.99

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）

四、磁翻板液位計基本參數

1. 測量范圍：300mm～8000mm（＞8000mm）

2. 顯示方式：1.現場直讀; 2.上、下限報警(輸出信號:常開/常閉、保持型)

3. 介質溫度：-20℃～150℃、150℃～480℃

4. 測量精度：≤±10mm.

5. 介質密度：液位：ρ≥0.5g/cm3     界位：ρ1-ρ2≥0.25g/cm3

6. 公稱壓力：0～2.45Mpa、2.45Mpa～9.6Mpa

7. 防護等級：IP65

8. 電源引入口：M20×1.5（內螺紋）

9. 防爆形式、防爆標志:隔爆型:dIIBT4

五、選型

六、磁性翻柱液位計功能

磁性限位開關：

常開型：高于報警點合并

常閉型：高于報警點斷開

開關容量：250VAC1A（阻性）250VAC0.3A（感性）

開關壽命：100000次

液位變送器：

輸出電流：4-20mADC

分辨率：±1-±10mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC

智能液位變送器：

輸出電流：4-20ADC

分辨率：0.2mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC

維護

1.液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2.根據介質情況，可定期清洗主導管，清洗管內沉積雜質。
