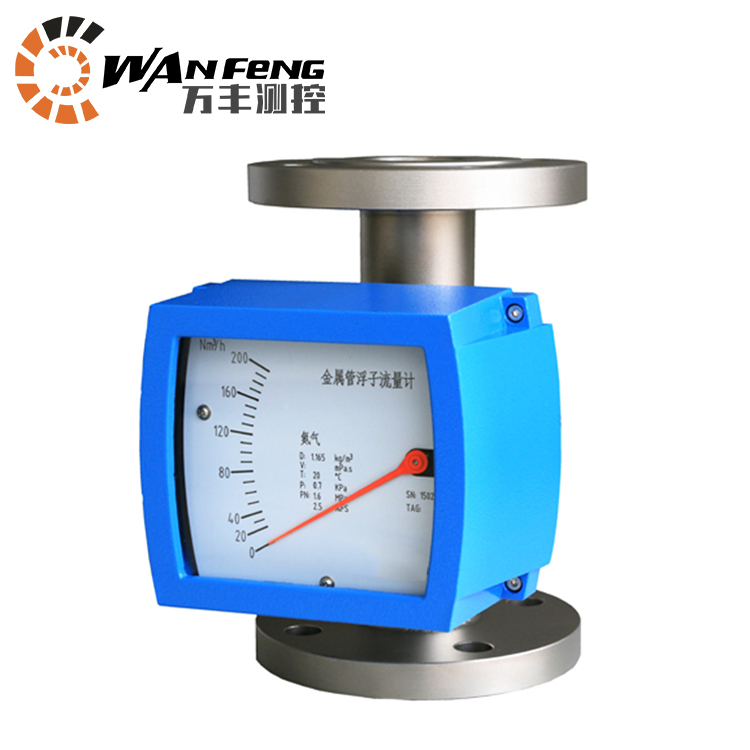

一、金屬管轉子流量計（氮氣流量計）概述

金屬管浮子流量計（金屬管轉子流量計）是工業自動化過程控制中常用的一種變面積流量測量儀表。它 具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小 流量的測量。

二、轉子流量計（氮氣流量計）工作原理

金屬管轉子流量計主要有兩大部分組成：傳感器和指示器。傳感器主要由連接法蘭、測量錐管、轉子和上下導向器組成；指示器主要由殼體、磁傳動系統、電子電路系統組成。
在垂直的錐形量管內，有一可上下移動的測量部件——轉子，當流體自下而上通過錐形管時；轉子受到流體的作用力，沿錐形管向上移動。當流體的流量增大時，轉子的位移量增大；反之，流體的流量減少時，轉子的位移量變小。也就是說，流體流量的大小，決定了轉子在測量管中的位置，從而決定了轉子和錐形管之間環形面積的大小。在轉子的內部，鑲嵌一高性能*磁體，當轉子處于平衡位置時，在轉子周圍形成一均勻而穩定的磁場。在錐形管的外面，安裝一磁傳感器，這樣，就能將測量管內轉子的直線位移通過非接觸形式傳遞到批示器中，通過檢測和處理后，*終顯示在批示器刻度盤上或輸出相應的標準4-20mA電流信號。

三、氮氣流量計功能特點

Δ適用于小口徑和低流速介質流量測量 　　　　　　　
Δ工作可靠，維護量小，壽命長
Δ 對于直管段要求不高 　　　　　　　　
Δ較寬的量程比10:1
Δ可選直流、交流、電池供電　　　　　　
Δ指示器上有鍵盤，操作設置方便
Δ全金屬結構，適用高溫、高壓和強腐蝕性介質 　　　
Δ非接觸磁耦合傳動 ，可就地指示
Δ可用于易燃、易爆危險場合 　　　　　　　　　
Δ二線制可具有上下限繼電器報警功能

Δ帶有數據恢復，數據備份及掉電保護功能 　　　　
Δ雙行液晶同時顯示瞬時、累計流量，帶背光

四、技術參數

Δ流量計口徑 　DN15，DN25，DN50，DN80，DN100，DN150
（其它口徑請與制造商協商）
Δ流量范圍 　 液體：1.0～150000l/h 　　
氣體：0.05～3000m3/h（流量范圍詳見11頁流量表）
Δ量程比 　10∶1，20∶1（特殊）
Δ精度 　　1.5級，1.0級（特殊）
Δ壓力等級 　 DN15、DN25、DN50：4.0MPa（*大20MPa）
DN80、DN100、DN150：1.6MPa
（*大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）
Δ介質溫度 　　標準：-30℃～+120℃，高溫：120℃～350℃；四氟襯里不得高于80℃
Δ供電電源 　　24VDC（12～36VDC）
Δ輸出信號　　 4～20mADC（二線制）+HART協議；可選繼電器報警，觸電容量0.1A,24VDC
Δ輸出負載 　　500Ω（24V供電時）
Δ環境溫度 　　就地型：-40℃～120℃ 　　　遠傳型：-30℃～60℃
Δ存儲條件 　　溫度：-40℃～85℃ 　　　濕度：≤85%
Δ連接方式 　　法蘭連接，法蘭標準：GB/T9119-2000，用戶可指定
（其它連接方式可與制造商協商）
Δ電纜接口 　　M20×1.5   1/2NPT
Δ外殼防護 　　IP65
Δ防爆標志 　　本安型：ExiaIICT6，隔爆型：ExdIICT6
Δ壓力損失 　　詳見流量表
Δ介質粘度 　　DN15：η＜5mPa.s 　　
DN25：η＜250mPa.s　
                DN50～DN150：η＜300mPa.s
Δ接液材質 　R1：304，1Cr18Ni9Ti； 　　　　
Ro：316，0Cr18Ni12Mo2Ti；
RL：316L，00Cr17Ni14Mo2Ti； 　　
Ti：鈦合金；
Rp：聚四氟乙烯內襯。
     Δ變送器殼體材質為聚氨酯涂層鑄鋁合金
