天然氣流量計

天然氣流量計（旋進旋渦流量計）工作原理

智能旋進旋渦流量計是我公司開發研制的具有國內**水平的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。
流量傳感器的流通剖面類似文丘利管的型線，在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，*后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

天然氣流量計（旋進旋渦流量計）主要技術參數與功能

3.1流量計規格、基本參數和性能指標（見表1）

（表1）

公稱通徑DN（mm）	類型	流量范圍 (m³/h)	工作壓力（MPa）	準確度等級	重復性
20		1.2～15	可選： 1.6 2.5 4.0 6.3	1.0 1.5	小于基本誤差限*值的1/3
25		2.5～30
32		4.5～60
50	B型	10～150
80	B型	28～400
100	B型	50～800
150	B型	150～2250
200		360～3600	可選： 1.6 2.5 4.0

注：1.準確度：為溫度、壓力修正后的系統精度；

3.2標準狀態條件：

P=101.325KPa，T=293.15K

3.3使用條件：

環境溫度：-30℃～+65℃
相對濕度：5%～95%
介質溫度：-20℃～+80℃
大氣壓力：86KPa～106KPa

3.4電氣性能指標

3.4.1工作電源：
A．外電源：＋24VDC±15%，紋波＜5％，
適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485等；
B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。
3.4.2整機功耗：
A．外電源： <2W;
B．內電源：平均功耗1mW。

天然氣流量計選型與安裝

4.1流量計選型

在選型過程中應把握兩條原則；即：一要保證生產安全，二要保證使用精度。為此必須落實三個選型參數，即近期和遠期的*大、*小及常用流量(主要用于選定儀表公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。
a. 當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；
b. 當已知被測流量為標況條件下的體積流量時，應先將標況體積流量Q_N換算為工況體積流量Qv，再按技術參數表中的流量范圍選取相應的公稱通徑；
c. 當兩種口徑流量計均能覆蓋*低和*高體積流量時，在壓損允許下，應盡量選小口徑；
d.勿使實際*小流量Qmin低于所選公稱通徑流量計的流量下限；
e.流量范圍、公稱壓力有特殊要求時可協議訂貨。

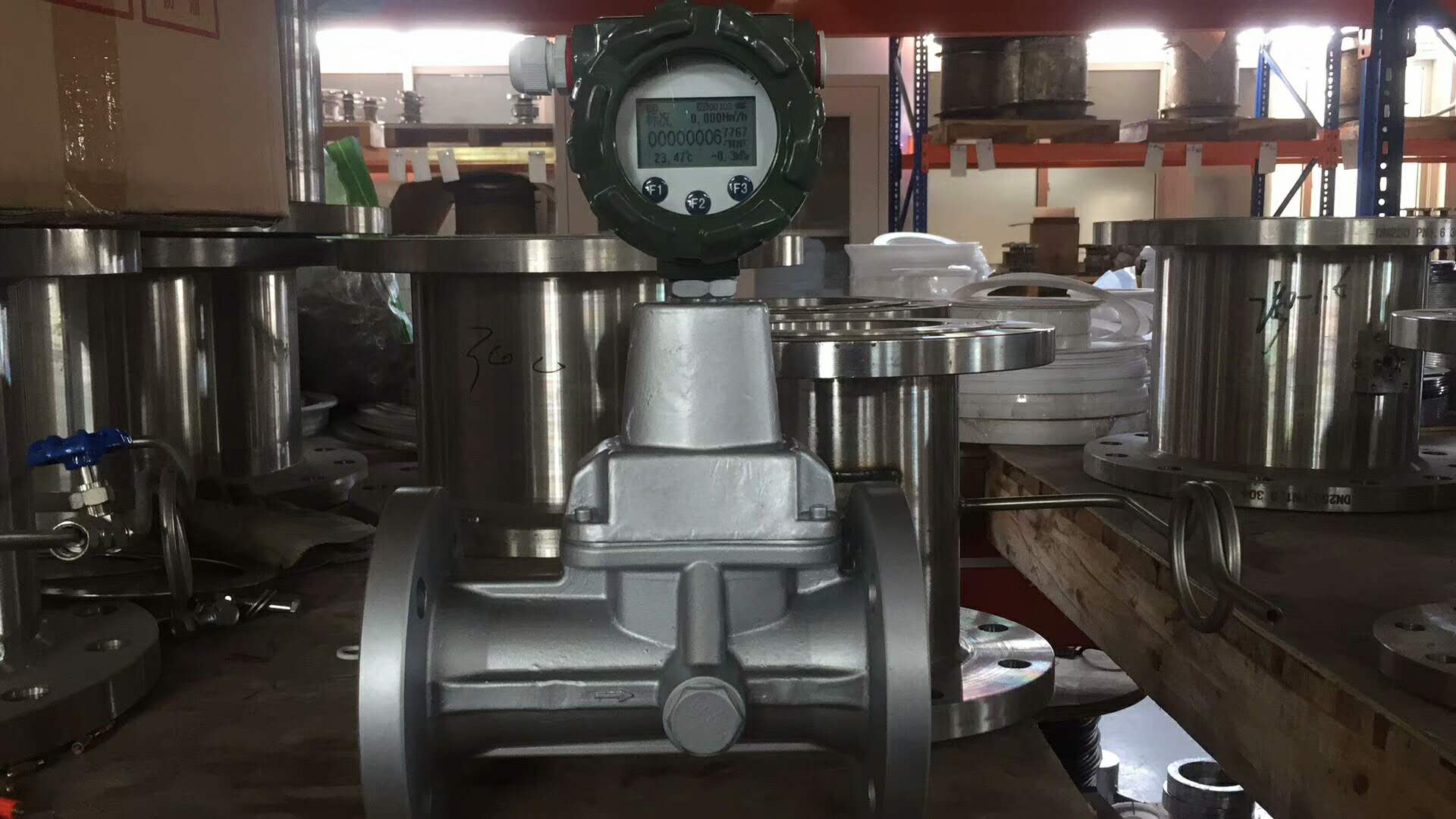

天然氣流量計，溫壓補償氣體流量計，不銹鋼旋進旋渦流量計

　
