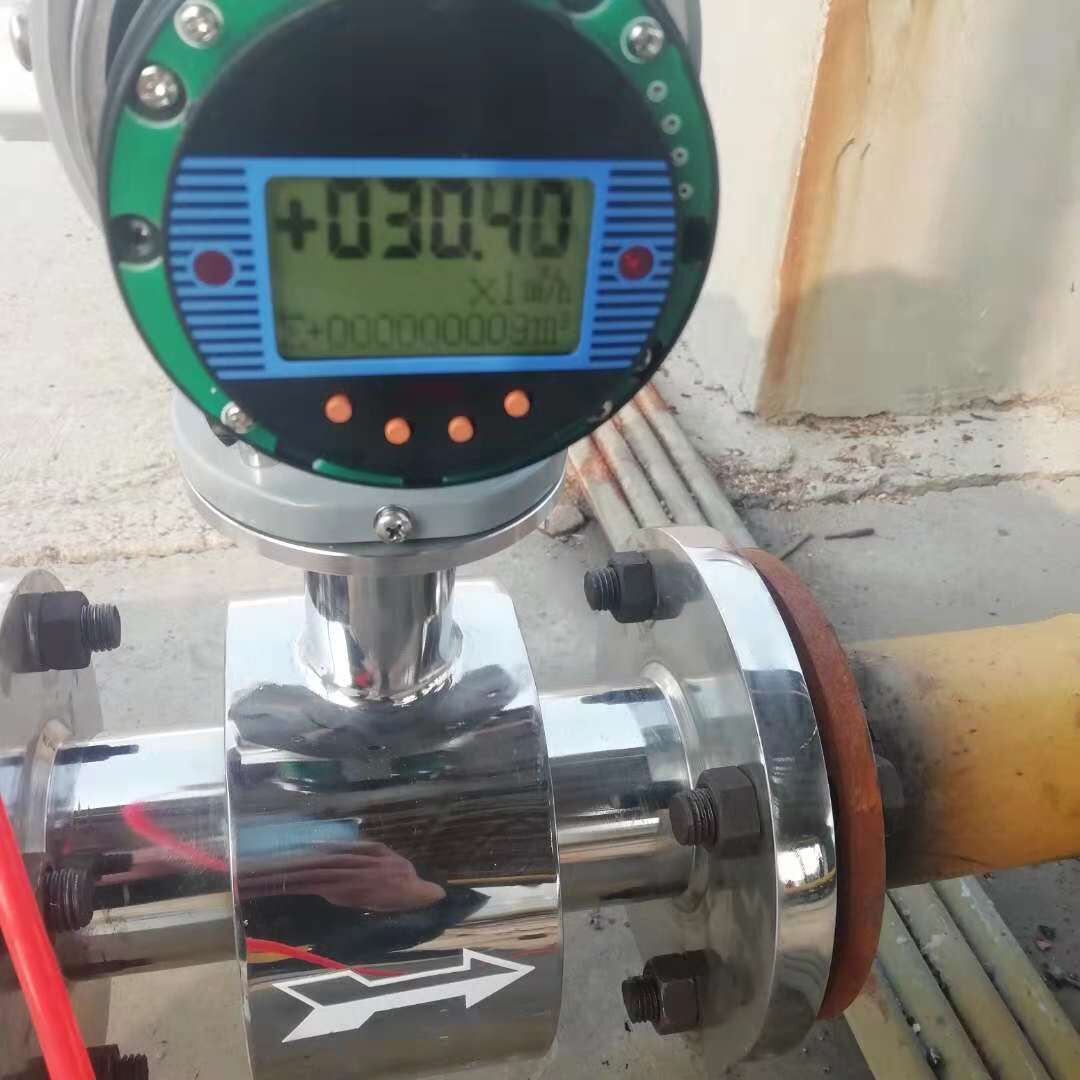

- 液堿流量計
液堿流量計（電磁流量計）可用來測量封閉管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在石油化工、礦冶、煤炭、水利工程、污水處理等行業中**應用。儀表結構簡單、可靠，無可動部件，工作壽命長。無截流阻流部件，不存在壓力損失和流體堵塞現象。無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要
液堿流量計（電磁流量計）工作原理
液堿流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：E---------------為電極間的信號電壓
B-----------------磁通密度（T）
d------------------測量管內徑
v------------------平均流速（m/s）
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是液堿流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說液堿流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是液堿流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
液堿流量計產品特點：
? 體積小、重量輕、安裝方便、維護量小
? 測量范圍寬，測量不受流體溫度、密度、壓力、粘度、電導率等變化的影響
? 可在老管道上開孔改造安裝，施工安裝簡單，工程量小
? 較一般電磁流量計的成本和安裝費用低，特別適合大中口徑管道流量的測量
? 采用**加工工藝，固態封裝、壽命長、使儀表具有良好的測量精度和穩定性
結構簡單、牢固可靠、使用壽命長 （且適用于測量海水）
測量管內無活動部件和阻力部件，無壓損，不會產生阻塞
測量可靠，抗干擾能力強液堿流量計主要技術數據：
整機和傳感器技術數據
執行標準
公稱通徑
10、15、20、25、32、40、
50、65、80、100、125、150、
200、250、300、350、400、500、
600、700、800、900、1000、
1200、1400、1600、1800、
2000、2200、2400、2600、2800、3000
高流速
15m／s
*度
DN10~DN600
示值的：±0.5％(流速≥1m／s)；
±3mm／s(流速<1m／s)<>
DN700~DN3000
示值的±0.5％(流速≥0.8m／S)；
±4mm／s(流速<0.8m／s)<>
流體導電率
≥5uS／cm
公稱壓力
4.0MPa
1.6MPa
1.0MPa
0.6MPa
6.3、10MPa
DN10
~DN80
DN100
~DN150
DN200
~DN1000
DN1200
~DN2000
特殊訂貨
環境溫度
傳感器
-25℃～+60℃
轉換器及一體型
-10℃～+60℃
襯里材料
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
高流體溫度
一體型
70℃
分離型
聚氯丁橡膠襯里
80℃；120℃(訂貨時注明)
聚氨酯襯里
80℃
聚四氟乙烯襯里
100℃；150℃(訂貨時注明)
聚全氟乙丙烯(F46)
加網PFA
信號電極和接地電極材料
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、
鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
電極刀機構
DN300～DN3000
連接法蘭材料
碳鋼
接地法蘭材料
不銹鋼1Crl8Ni9Ti
進口保護法蘭材料
DN65~DN150
不銹鋼1Crl8Ni9Ti
DN200~DN1600
碳鋼+不銹鋼1Crl8Ni9Ti
外殼防護
DN10～DN3000分離型橡膠或聚氨酯襯里傳感器
IP65或IP68
其他傳感器、一體型流量計和分離型轉換器
IP65
間距(分離型)
轉換器距離傳感器一般不超過100m
液堿流量計轉換器技術數據
電源
交流
85～265V，45～400Hz
直流
11～40V
鋰電池
操作鍵和顯示
按鍵式
4個薄膜按鍵可設定選擇全部參數，
也可利用PC機(RS232)對轉換器設定編程；
3行LCD寬視角、寬溫、帶背光顯示；
第1行顯示流量值；
第2行顯示流量單位；
第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
磁鍵式
2個磁鍵用于顯示參數的選擇和復位，
利用PC機(RS232)對轉換器設定編程；
2行LCD寬視角、寬溫、帶背光顯示：
第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
第2行：顯示流量。內部積算器
正向總量、反向總量及差值總量。
輸出信號
單向模擬輸出
全隔離，負載≤600D．(20mA時)；
上限：0～21mA可選，每檔1mA；
下限：0～21mA可選，每檔1mA；
正、反向流量輸出方式編程。雙向模擬輸出
下限限制為。或4mA，其他同單向模擬輸出。
雙向脈沖輸出
兩路輸出分別對應正向和反向流量,頻率0～800Hz,
上限1～800Hz可選,每檔1Hz；
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。雙路報警輸出
可報警(編程)高／低流量、空管、故障狀態、正反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離)數字通訊
RS232，RS485，HART
液堿流量計襯里的選擇
襯里材料
主要性能
高介質溫度
適用范圍
一體型
分離型
聚四氟乙烯（F4)
是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐氟化氯、高溫氟化氯、高流速液氟、液氧、自氧的腐蝕。
70℃
100℃ 150℃ (需特殊訂貨)
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
聚全氟乙丙烯（F46)
同F(xiàn)4，耐磨性、抗負壓能力高于F4。
同上
聚氟合乙烯（Fs)
適用溫度上限較聚四氟乙烯低，但成本也較低。
80℃
聚氯丁橡膠
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。
80℃ 120℃ (需特殊訂貨)
水、污水、弱磨損性的泥漿礦漿。
聚氨酯橡膠
1、耐磨性能極強。
2、耐腐蝕性能較差。
80℃
中性強磨損的礦漿、煤漿、泥漿
進口保護法蘭和接地法蘭(或接地環)的選擇
法蘭種類
適 用 范 圍
接地法蘭(或接地環)
適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。
進口保護法蘭
當介質有強磨損性時選用。
液堿流量計電極的選擇
電極材料
耐蝕及耐磨性能
不銹鋼0Crl8Nil2M02Ti
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
哈氏合金B(yǎng)
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
哈氏合金C
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
鈦
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋、Cu＋)時，則腐蝕大為降低。
鉭
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。
鉑／鈦合金
幾乎能耐一切化學介質，但不適用于王水和銨鹽。
不銹鋼涂覆碳化鎢
用于無腐蝕性，強磨損性的介質。
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。
液堿流量計選型須知
量程范圍確認
一般工業用防爆型流量計被測介質流速以2～4m/s為宜，在特殊情況下，低流速應不小于0.2m/s，高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦;對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：Q=πD2V/4Q:流量(㎡/h) D:管道內徑 V：流速(m/h)
防爆型流量計的量程Q應大于預計的大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
液堿流量計參考流量范圍
口徑mm
流量范圍m3/h
口徑mm
流量范圍m3/h
φ10
0.16~2.5
φ400
250～4000
φ15
0.4~6
φ500
400～6000
φ20
0.6～12
φ600
600～10000
φ25
1.0～16
φ700
800～12000
φ32
1.6~25
φ800
1000～16000
φ40
2.5～40
φ900
1200～20000
φ50
4.0～60
φ1000
1600～25000
φ65
6.0～120
φ1200
2500～30000
φ80
10～160
φ1400
3000～50000
φ100
16～250
φ1600
3000～60000
φ125
25~400
φ1800
5000～60000
φ150
40～600
φ2000
6000～100000
φ200
60～1000
φ2200
1367.78～136778.4
φ250
100～1600
φ2400
1627.78～162777.6
φ300
160～2500
φ2600
1910.38～191037.6
φ350
200～3000
1)、安裝環境方面：
應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。安裝環境應便于安裝和維護。
2)、安裝位置方面：
安裝位置必須保證管道內始終充滿被測液體。選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。被測管道內徑或周長容易測量，并且橢圓度應較小。
3)、直管段長度方面：
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。
4)、 流量控制閥門和調節閥門方面：
流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。流量時，通常流量控制閥門應處于全開狀態。
DN15～DN150一體型和傳感外形
外形尺寸和重量
公稱通徑 DNLWH參考重量kg一體型傳感器152001401741072020014017412925200140174141140200176210161350200176210171465200214250252280200214250292610025023031231281503002303704138 法蘭尺寸(標準:GB/T9119)
公稱通徑 DN壓力1.6MPa壓力4.0MPaDd1d0nbDd1d0nb159565144169565144162010575144181057514418251108514418110851441840150110184201501101842050165125184201651251842065185145184201851451882280200160188222001601882210022018018822235190228261502852402282430025026828 DN200～DN600一體型和傳感外形圖 外形尺寸和重量 公稱通徑 DNLH φ～參考重量 ㎏200350310452504503585030050041060350550465145400600515180450600564215500600614245600600722335 法蘭尺寸(標準：GB/T9119) 公稱通徑 DN壓力1.6MPa壓力4.0MPaDd1d0nbDd1d0nb2003402952212263402952282425040535526122839535022122630046041026123244540022122835052047026163555046022163040058052530163856551526163245064, 0585302042615565262035500715650332046670620262038600840770362052780725302042
-
