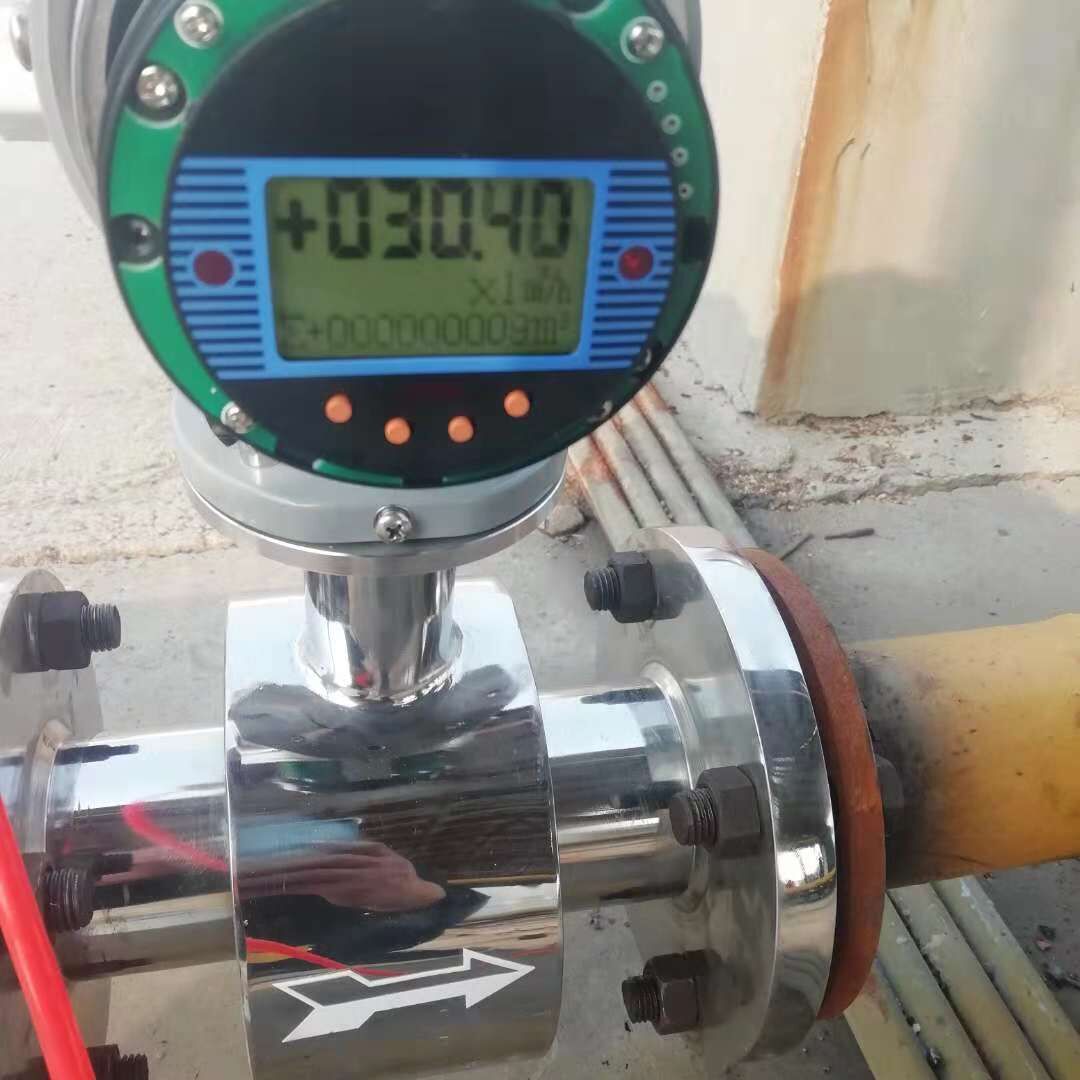

垃圾滲濾液流量計（電磁流量計）概述
智能電磁流量計是一種測量導電介質體積流量的感應式儀表,根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積量。**應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。垃圾滲濾液流量計（電磁流量計）產品特點
1、 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
2、 多電極設計，進一步保證測量精度。
3、 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
4、 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易 學易懂。
5、 轉換器內核采用高速中央處理器，運算速度快，精度高，低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
6、 全數字量的處理，抗干擾能力強，測量可靠，精度高。
7、 超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好。
8、 采用EEPROM存儲器，內部設有不掉電時鐘，可記錄掉電時間，測量運算數據存儲保護安全可靠。
9、 雙向測量系統，可測正向流量、反向流量。
10、 密碼鎖存功能，流量計通電后，若設置參數，必須輸入密碼，才能進行操作。
11、 轉換器具有自診斷報警輸出功能，空負載檢測報警輸出。
12、 插入式結構,安裝簡單，不需斷流，現場可帶壓開孔(1M P a以下)安裝， 經濟方便，適合于大中口徑管道流量的測量。
13、 小信號切除功能，用戶可通過顯示器面板設置切除干擾性小流量
14、 零點自校準，消除零漂移。
垃圾滲濾液流量計（電磁流量計）技術參數
公稱通徑系列DN(mm)DN15-3200，插入式≥DN200
轉換器:-25℃～+60℃
插入式:-25℃～+60℃
●通迅接口:RS232、RS485、HART
●電導率范圍:被測流體電導率≥5μs/cm大多數以水為成份的介質,其導電率200～800μs/cm范圍內，均可選用電磁流量計
●輸出電流及 負載電阻: 4～20mA全隔離 負載電阻＜750Ω
脈沖頻率:0～1KHz(負載電阻
≥3000Ω)
光電隔離OCT外接電源≤35V
●電極材料:含鉬不銹鋼、鈦、鉭、哈氏合金、鉑 或其他特殊電極材料
●防護等級:潛水型:IP68，其他型 IP65
●供電電源:AC220V 50Hz,DC24V
●直管段長度:管道式:上游≥5D，下游≥2D
●連接方式:管道式:GB9119-2000標準法蘭
插入式:螺紋連接，球閥規格:DN50
●防爆標志:ExdⅡBT4
●相對濕度:5%～95%RH
●消耗總功率:≤20W
●電氣接口: M20×1.5螺紋 注:特殊規格可以定制
●流動方向:正，反，凈流量
●重復性誤差:測量值的±0.1%
●準 確 度:管道式: 0.2級、0.5級 1.0級(根據口
徑區分)
插入式: 2.5級
●被測介質溫度: 普通橡膠襯里:-20℃～+60℃
高溫橡膠襯里:-20℃～+90℃
聚四氟乙烯襯里:-30℃～+180℃
高溫型乙烯襯里:-30℃～+200℃
介質溫度大于120℃時定貨說明!
●額定工作壓力:
  管道式:DN10-DN50:≤4.0MPa,
DN65—DN400:≤1.6MPa,
DN450-DN600:≤1.0MPa，DN650以上:≤0.6MPa
  插入式:≥DN80 0.25MPa-25MPa 特殊壓力規格定貨時說明
●流量測量范圍:流量測量范圍對應速度范圍是 0.5～10m/s
●管道式:0.5～10m/s,推薦1～5m/s;
●插入式:0.5～10m/s
襯里的選擇
襯里材料
主要性能
zui高介質溫度
適用范圍
—體型
分離型
聚四氟乙烯（F4)
是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。
70℃
100℃ 150℃ (需特殊訂貨)
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
聚全氟乙丙烯（F46)
同F4，耐磨性、抗負壓能力高于F4。
同上
聚氟合乙烯（Fs)
適用溫度上限較聚四氟乙烯低，但成本也較低。
80℃
聚氯丁橡膠
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。
80℃ 120℃ (需特殊訂貨)
水、污水、弱磨損性的泥漿礦漿。
聚氨酯橡膠
1、耐磨性能極強。
2、耐腐蝕性能較差。
80℃
中性強磨損的礦漿、煤漿、泥漿
進口保護法蘭和接地法蘭(或接地環)的選擇
蘭種類
適 用 范 圍
接地法蘭(或接地環)
適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。
進口保護法蘭
當介質有強磨損性時選用。
電極的選擇
電極材料
耐蝕及耐磨性能
不銹鋼0Crl8Nil2M02Ti
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
哈氏合金B
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
哈氏合金C
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
鈦
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。
鉭
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。
鉑／鈦合金
幾乎能耐——切化學介質，但不適用于王水和銨鹽。
不銹鋼涂覆碳化鎢
用于無腐蝕性，強磨損性的介質。
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。
★zui大流量和zui小流量必須符合下表中的數
公稱通徑(mm)
可測量流量范圍（m3/h）
有效測量流量范圍（m3/h）
公稱通徑(mm)
可測量流量范圍（m3/h）
有效測量流量范圍（m3/h）
10
0.0142～3.3912
0.0848～2.826
300
12.717～3052
76.302～2543
15
0.0318～7.6302
0.1908～6.3585
350
17.31～4154
103.86～3461
20
0.0566～13.5648
0.3392～11.304
400
22.61～5425
135.65～4521
25
0.0883～21.195
0.5298～17.6625
450
28.62～6867
171.68～5722
32
0.1447～34.7258
0.8682～29.9382
500
35.33～8478
211.95～7065
40
0.2261～54.2592
1.3565～45.216
600
50.87～12208
305.2～10173
50
0.3533～84.78
2.1195～70.65
700
69.24～16616
415.4～13847
65
0.5970～143.28
3.5819～119.39
800
90.44～21703
542.6～18086
80
0.9044～217.03
5.4259～180.86
900
114.46～27468
686.7～22890
100
1.413 ～339.12
8.478～282.6
1000
141.3～33912
847.8～28260
125
2.2079～529.87
13.2468～441.56
1200
203.5～48833
1221～40694
150
3.1793～763
19.0755～635.85
1400
277～66467
1662～55389
200
5.652～1356
33.912～1130.4
1600
361.8～86814
2171～72345
250
8.8313～2119
52.9875～1766
1800
457.9～109874
2747～915
-
